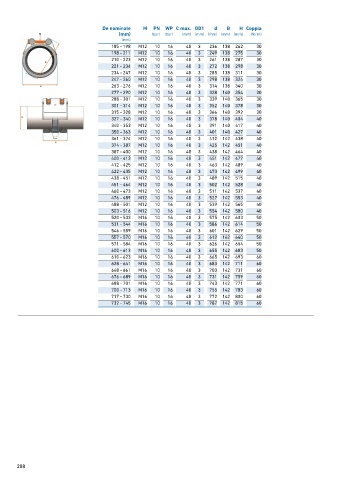

Page 206 - GEORGFISCHER - LISTINO 884 - FIDRA

De nominale M PN WP C max. OD1 d B H Coppia
(mm) (bar) (bar) (mm) (mm) (mm) (mm) (mm) (N ⁄ m)
(mm)
185 - 198 M12 10 16 40 3 236 138 262 30
198 - 211 M12 10 16 40 3 249 138 275 30
210 - 223 M12 10 16 40 3 261 138 287 30
221 - 234 M12 10 16 40 3 272 138 298 30
234 - 247 M12 10 16 40 3 285 138 311 30
247 - 260 M12 10 16 40 3 298 138 324 30
263 - 276 M12 10 16 40 3 314 138 340 30
277 - 290 M12 10 16 40 3 328 140 354 30
288 - 301 M12 10 16 40 3 339 140 365 30
301 - 314 M12 10 16 40 3 352 140 378 30
315 - 328 M12 10 16 40 3 366 140 392 30
327 - 340 M12 10 16 40 3 378 140 404 40
340 - 353 M12 10 16 40 3 391 140 417 40
350 - 363 M12 10 16 40 3 401 140 427 40
361 - 374 M12 10 16 40 3 412 142 438 40
374 - 387 M12 10 16 40 3 425 142 451 40
387 - 400 M12 10 16 40 3 438 142 464 40
400 - 413 M12 10 16 40 3 451 142 477 40
412 - 425 M12 10 16 40 3 463 142 489 40
422 - 435 M12 10 16 40 3 473 142 499 40
438 - 451 M12 10 16 40 3 489 142 515 40
451 - 464 M12 10 16 40 3 502 142 528 40
460 - 473 M12 10 16 40 3 511 142 537 40
476 - 489 M12 10 16 40 3 527 142 553 40
488 - 501 M12 10 16 40 3 539 142 565 40
503 - 516 M12 10 16 40 3 554 142 580 40
520 - 533 M16 10 16 40 3 575 142 603 50
531 - 544 M16 10 16 40 3 586 142 614 50
546 - 559 M16 10 16 40 3 601 142 629 50
557 - 570 M16 10 16 40 3 612 142 640 50
571 - 584 M16 10 16 40 3 626 142 654 50
600 - 613 M16 10 16 40 3 655 142 683 50
610 - 623 M16 10 16 40 3 665 142 693 60
628 - 641 M16 10 16 40 3 683 142 711 60
648 - 661 M16 10 16 40 3 703 142 731 60
676 - 689 M16 10 16 40 3 731 142 759 60
688 - 701 M16 10 16 40 3 743 142 771 60
700 - 713 M16 10 16 40 3 755 142 783 60
717 - 730 M16 10 16 40 3 772 142 800 60
732 - 745 M16 10 16 40 3 787 142 815 60

208
