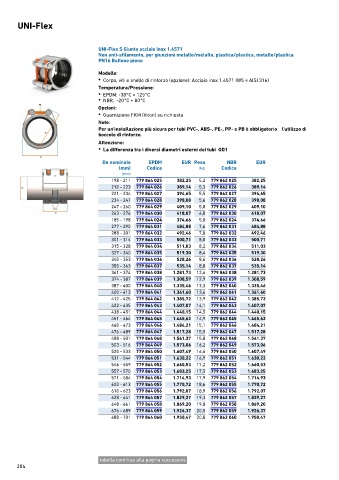

Page 202 - GEORGFISCHER - LISTINO 884 - FIDRA
P. 202
UNI-Flex
UNI-Flex S Giunto acciaio inox 1.4571
Non anti-sfilamento, per giunzioni metallo/metallo, plastica/plastica, metallo/plastica
PN16 Bullone pieno
Modello:
• Corpo, viti e anello di rinforzo (opzione): Acciaio inox 1.4571 (W5 = AISI 316)
Temperatura/Pressione:
• EPDM: -30°C + 125°C
• NBR: -20°C + 80°C
Opzioni:
• Guarnizione FKM (Viton) su richiesta
Note:
Per un'installazione più sicura per tubi PVC-, ABS-, PE-, PP- e PB è obbligatorio l'utilizzo di
boccole di rinforzo.
Attenzione:
• La differenza tra i diversi diametri esterni dei tubi OD1
De nominale EPDM EUR Peso NBR EUR
(mm) Codice (kg) Codice
(mm)
198 - 211 779 864 025 382,25 5,2 779 862 025 382,25
210 - 223 779 864 026 389,14 5,3 779 862 026 389,14
221 - 234 779 864 027 394,65 5,5 779 862 027 394,65
234 - 247 779 864 028 398,08 5,6 779 862 028 398,08
247 - 260 779 864 029 409,10 5,8 779 862 029 409,10
263 - 276 779 864 030 418,07 6,0 779 862 030 418,07
185 - 198 779 864 024 374,66 5,0 779 862 024 374,66
277 - 290 779 864 031 484,88 7,6 779 862 031 484,88
288 - 301 779 864 032 492,46 7,8 779 862 032 492,46
301 - 314 779 864 033 500,71 8,0 779 862 033 500,71
315 - 328 779 864 034 511,03 8,2 779 862 034 511,03
327 - 340 779 864 035 519,30 8,4 779 862 035 519,30
340 - 353 779 864 036 528,26 8,6 779 862 036 528,26
350 - 363 779 864 037 535,14 8,8 779 862 037 535,14
361 - 374 779 864 038 1.281,73 12,6 779 862 038 1.281,73
374 - 387 779 864 039 1.308,59 12,9 779 862 039 1.308,59
387 - 400 779 864 040 1.335,46 13,3 779 862 040 1.335,46
400 - 413 779 864 041 1.361,60 13,6 779 862 041 1.361,60
412 - 425 779 864 042 1.385,72 13,9 779 862 042 1.385,72
422 - 435 779 864 043 1.407,07 14,1 779 862 043 1.407,07
438 - 451 779 864 044 1.440,15 14,5 779 862 044 1.440,15
451 - 464 779 864 045 1.465,62 14,9 779 862 045 1.465,62
460 - 473 779 864 046 1.484,21 15,1 779 862 046 1.484,21
476 - 489 779 864 047 1.517,28 15,5 779 862 047 1.517,28
488 - 501 779 864 048 1.541,37 15,8 779 862 048 1.541,37
503 - 516 779 864 049 1.573,06 16,2 779 862 049 1.573,06
520 - 533 779 864 050 1.607,49 16,6 779 862 050 1.607,49
531 - 544 779 864 051 1.630,22 16,9 779 862 051 1.630,22
546 - 559 779 864 052 1.660,53 17,2 779 862 052 1.660,53
557 - 570 779 864 053 1.683,25 17,5 779 862 053 1.683,25
571 - 584 779 864 054 1.714,93 17,9 779 862 054 1.714,93
600 - 613 779 864 055 1.770,72 18,6 779 862 055 1.770,72
610 - 623 779 864 056 1.792,07 18,9 779 862 056 1.792,07
628 - 641 779 864 057 1.829,27 19,3 779 862 057 1.829,27
648 - 661 779 864 058 1.869,20 19,8 779 862 058 1.869,20
676 - 689 779 864 059 1.926,37 20,5 779 862 059 1.926,37
688 - 701 779 864 060 1.950,47 20,8 779 862 060 1.950,47
tabella continua alla pagina successiva
