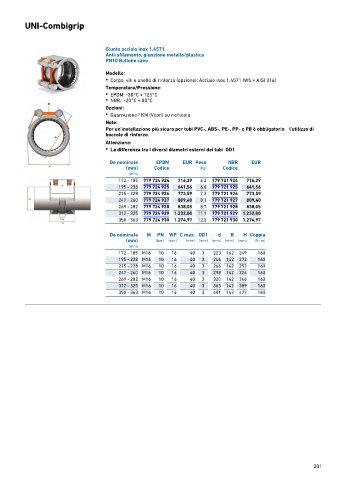

Page 199 - GEORGFISCHER - LISTINO 884 - FIDRA

UNI-Combigrip

Giunto acciaio inox 1.4571
Anti-sfilamento, giunzione metallo/plastica
PN10 Bullone cavo
Modello:
• Corpo, viti e anello di rinforzo (opzione): Acciaio inox 1.4571 (W5 = AISI 316)

Temperatura/Pressione:
• EPDM: -30°C + 125°C
• NBR: -20°C + 80°C

Opzioni:
• Guarnizione FKM (Viton) su richiesta

Note:
Per un'installazione più sicura per tubi PVC-, ABS-, PE-, PP- e PB è obbligatorio l'utilizzo di
boccole di rinforzo.

Attenzione:
• La differenza tra i diversi diametri esterni dei tubi OD1

De nominale EPDM EUR Peso NBR EUR
(mm) Codice (kg) Codice
(mm)
172 - 185 779 724 924 716,29 6,2 779 721 924 716,29
195 - 208 779 724 925 641,56 6,6 779 721 925 641,56
215 - 228 779 724 926 773,59 7,3 779 721 926 773,59
247 - 260 779 724 927 809,40 8,1 779 721 927 809,40
269 - 282 779 724 928 838,05 8,7 779 721 928 838,05
312 - 325 779 724 929 1.232,00 11,1 779 721 929 1.232,00
350 - 363 779 724 930 1.274,97 12,2 779 721 930 1.274,97

De nominale M PN WP C max. OD1 d B H Coppia
(mm) (bar) (bar) (mm) (mm) (mm) (mm) (mm) (N ⁄ m)
(mm)
172 - 185 M16 10 16 40 3 223 142 249 160
195 - 208 M16 10 16 40 3 246 142 272 160
215 - 228 M16 10 16 40 3 266 142 292 160
247 - 260 M16 10 16 40 3 298 142 324 160
269 - 282 M16 10 16 40 3 320 142 346 160
312 - 325 M16 10 16 40 3 363 142 389 160
350 - 363 M16 10 16 40 3 401 142 427 160
