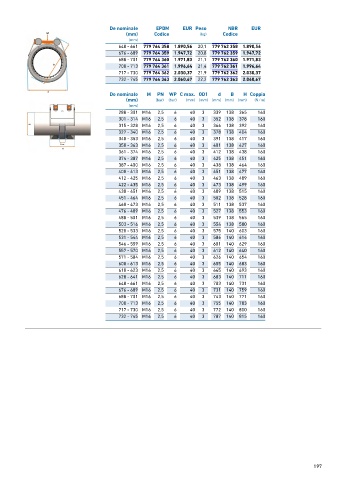

Page 195 - GEORGFISCHER - LISTINO 884 - FIDRA

De nominale EPDM EUR Peso NBR EUR
(mm) Codice (kg) Codice
(mm)
648 - 661 779 764 358 1.890,56 20,1 779 762 358 1.890,56
676 - 689 779 764 359 1.947,72 20,8 779 762 359 1.947,72
688 - 701 779 764 360 1.971,83 21,1 779 762 360 1.971,83
700 - 713 779 764 361 1.996,64 21,4 779 762 361 1.996,64
717 - 730 779 764 362 2.030,37 21,9 779 762 362 2.030,37
732 - 745 779 764 363 2.060,67 22,2 779 762 363 2.060,67

De nominale M PN WP C max. OD1 d B H Coppia
(mm) (bar) (bar) (mm) (mm) (mm) (mm) (mm) (N ⁄ m)
(mm)
288 - 301 M16 2,5 6 40 3 339 138 365 160
301 - 314 M16 2,5 6 40 3 352 138 378 160
315 - 328 M16 2,5 6 40 3 366 138 392 160
327 - 340 M16 2,5 6 40 3 378 138 404 160
340 - 353 M16 2,5 6 40 3 391 138 417 160
350 - 363 M16 2,5 6 40 3 401 138 427 160
361 - 374 M16 2,5 6 40 3 412 138 438 160
374 - 387 M16 2,5 6 40 3 425 138 451 160
387 - 400 M16 2,5 6 40 3 438 138 464 160
400 - 413 M16 2,5 6 40 3 451 138 477 160
412 - 425 M16 2,5 6 40 3 463 138 489 160
422 - 435 M16 2,5 6 40 3 473 138 499 160
438 - 451 M16 2,5 6 40 3 489 138 515 160
451 - 464 M16 2,5 6 40 3 502 138 528 160
460 - 473 M16 2,5 6 40 3 511 138 537 160
476 - 489 M16 2,5 6 40 3 527 138 553 160
488 - 501 M16 2,5 6 40 3 539 138 565 160
503 - 516 M16 2,5 6 40 3 554 138 580 160
520 - 533 M16 2,5 6 40 3 575 140 603 160
531 - 544 M16 2,5 6 40 3 586 140 614 160
546 - 559 M16 2,5 6 40 3 601 140 629 160
557 - 570 M16 2,5 6 40 3 612 140 640 160
571 - 584 M16 2,5 6 40 3 626 140 654 160
600 - 613 M16 2,5 6 40 3 655 140 683 160
610 - 623 M16 2,5 6 40 3 665 140 693 160
628 - 641 M16 2,5 6 40 3 683 140 711 160
648 - 661 M16 2,5 6 40 3 703 140 731 160
676 - 689 M16 2,5 6 40 3 731 140 759 160
688 - 701 M16 2,5 6 40 3 743 140 771 160
700 - 713 M16 2,5 6 40 3 755 140 783 160
717 - 730 M16 2,5 6 40 3 772 140 800 160
732 - 745 M16 2,5 6 40 3 787 140 815 160

197
