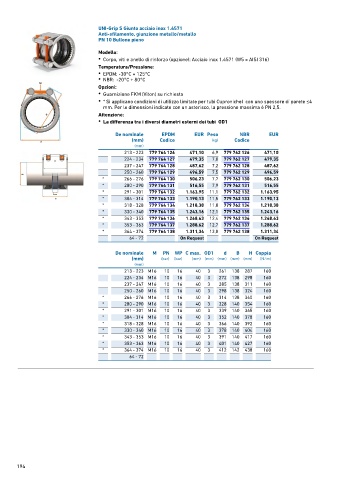

Page 192 - GEORGFISCHER - LISTINO 884 - FIDRA

UNI-Grip S Giunto acciaio inox 1.4571
Anti-sfilamento, giunzione metallo/metallo
PN 10 Bullone pieno

Modello:
• Corpo, viti e anello di rinforzo (opzione): Acciaio inox 1.4571 (W5 = AISI 316)

Temperatura/Pressione:
• EPDM: -30°C + 125°C
• NBR: -20°C + 80°C

Opzioni:
• Guarnizione FKM (Viton) su richiesta

• * Si applicano condizioni di utilizzo limitate per tubi Cupronichel con uno spessore di parete ≤4
mm. Per le dimensioni indicate con un asterisco, la pressione massima è PN 2,5.
Attenzione:
• La differenza tra i diversi diametri esterni dei tubi OD1

De nominale EPDM EUR Peso NBR EUR
(mm) Codice (kg) Codice
(mm)
213 - 223 779 764 126 471,10 6,9 779 762 126 471,10
224 - 234 779 764 127 479,35 7,0 779 762 127 479,35
237 - 247 779 764 128 487,62 7,2 779 762 128 487,62
250 - 260 779 764 129 496,59 7,5 779 762 129 496,59
* 266 - 276 779 764 130 506,23 7,7 779 762 130 506,23
* 280 - 290 779 764 131 516,55 7,9 779 762 131 516,55
* 291 - 301 779 764 132 1.163,95 11,1 779 762 132 1.163,95
* 304 - 314 779 764 133 1.190,13 11,5 779 762 133 1.190,13
* 318 - 328 779 764 134 1.218,38 11,8 779 762 134 1.218,38
* 330 - 340 779 764 135 1.243,16 12,1 779 762 135 1.243,16
* 343 - 353 779 764 136 1.268,63 12,4 779 762 136 1.268,63
* 353 - 363 779 764 137 1.288,62 12,7 779 762 137 1.288,62
* 364 - 374 779 764 138 1.311,34 13,0 779 762 138 1.311,34
64 - 72 On Request On Request

De nominale M PN WP C max. OD1 d B H Coppia
(mm) (bar) (bar) (mm) (mm) (mm) (mm) (mm) (N ⁄ m)
(mm)
213 - 223 M16 10 16 40 3 261 138 287 160
224 - 234 M16 10 16 40 3 272 138 298 160
237 - 247 M16 10 16 40 3 285 138 311 160
250 - 260 M16 10 16 40 3 298 138 324 160
* 266 - 276 M16 10 16 40 3 314 138 340 160
* 280 - 290 M16 10 16 40 3 328 140 354 160
* 291 - 301 M16 10 16 40 3 339 140 365 160
* 304 - 314 M16 10 16 40 3 352 140 378 160
* 318 - 328 M16 10 16 40 3 366 140 392 160
* 330 - 340 M16 10 16 40 3 378 140 404 160
* 343 - 353 M16 10 16 40 3 391 140 417 160
* 353 - 363 M16 10 16 40 3 401 140 427 160
* 364 - 374 M16 10 16 40 3 412 142 438 160
64 - 72
