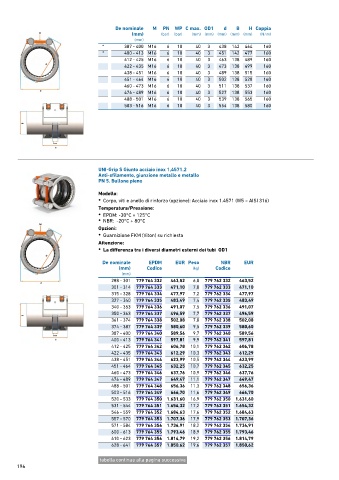

P. 194
De nominale M PN WP C max. OD1 d B H Coppia
(mm) (bar) (bar) (mm) (mm) (mm) (mm) (mm) (N ⁄ m)
(mm)
* 387 - 400 M16 6 10 40 3 438 142 464 160
* 400 - 413 M16 6 10 40 3 451 142 477 160
412 - 425 M16 6 10 40 3 463 138 489 160
422 - 435 M16 6 10 40 3 473 138 499 160
438 - 451 M16 6 10 40 3 489 138 515 160
451 - 464 M16 6 10 40 3 502 138 528 160
460 - 473 M16 6 10 40 3 511 138 537 160
476 - 489 M16 6 10 40 3 527 138 553 160
488 - 501 M16 6 10 40 3 539 138 565 160
503 - 516 M16 6 10 40 3 554 138 580 160
UNI-Grip S Giunto acciaio inox 1,4571.2
Anti-sfilamento, giunzione metallo e metallo
PN 5. Bullone pieno
Modello:
• Corpo, viti e anello di rinforzo (opzione): Acciaio inox 1.4571 (W5 = AISI 316)
Temperatura/Pressione:
• EPDM: -30°C + 125°C
• NBR: -20°C + 80°C
Opzioni:
• Guarnizione FKM (Viton) su richiesta
Attenzione:
• La differenza tra i diversi diametri esterni dei tubi OD1
De nominale EPDM EUR Peso NBR EUR
(mm) Codice (kg) Codice
(mm)
288 - 301 779 764 332 463,52 6,8 779 762 332 463,52
301 - 314 779 764 333 471,10 7,0 779 762 333 471,10
315 - 328 779 764 334 477,97 7,2 779 762 334 477,97
327 - 340 779 764 335 483,49 7,4 779 762 335 483,49
340 - 353 779 764 336 491,07 7,5 779 762 336 491,07
350 - 363 779 764 337 496,59 7,7 779 762 337 496,59
361 - 374 779 764 338 502,08 7,8 779 762 338 502,08
374 - 387 779 764 339 580,60 9,5 779 762 339 580,60
387 - 400 779 764 340 589,56 9,7 779 762 340 589,56
400 - 413 779 764 341 597,81 9,9 779 762 341 597,81
412 - 425 779 764 342 606,78 10,1 779 762 342 606,78
422 - 435 779 764 343 612,29 10,3 779 762 343 612,29
438 - 451 779 764 344 623,99 10,5 779 762 344 623,99
451 - 464 779 764 345 632,25 10,7 779 762 345 632,25
460 - 473 779 764 346 637,76 10,9 779 762 346 637,76
476 - 489 779 764 347 649,47 11,1 779 762 347 649,47
488 - 501 779 764 348 656,36 11,3 779 762 348 656,36
503 - 516 779 764 349 666,70 11,6 779 762 349 666,70
520 - 533 779 764 350 1.631,60 16,9 779 762 350 1.631,60
531 - 544 779 764 351 1.654,32 17,2 779 762 351 1.654,32
546 - 559 779 764 352 1.684,63 17,6 779 762 352 1.684,63
557 - 570 779 764 353 1.707,36 17,9 779 762 353 1.707,36
571 - 584 779 764 354 1.734,91 18,2 779 762 354 1.734,91
600 - 613 779 764 355 1.793,46 18,9 779 762 355 1.793,46
610 - 623 779 764 356 1.814,79 19,2 779 762 356 1.814,79
628 - 641 779 764 357 1.850,62 19,6 779 762 357 1.850,62
tabella continua alla pagina successiva
