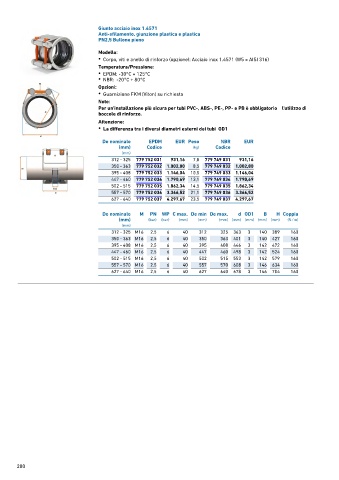

Page 198 - GEORGFISCHER - LISTINO 884 - FIDRA

Giunto acciaio inox 1.4571
Anti-sfilamento, giunzione plastica e plastica
PN2,5 Bullone pieno

Modello:
• Corpo, viti e anello di rinforzo (opzione): Acciaio inox 1.4571 (W5 = AISI 316)

Temperatura/Pressione:
• EPDM: -30°C + 125°C
• NBR: -20°C + 80°C

Opzioni:
• Guarnizione FKM (Viton) su richiesta

Note:
Per un'installazione più sicura per tubi PVC-, ABS-, PE-, PP- e PB è obbligatorio l'utilizzo di
boccole di rinforzo.

Attenzione:
• La differenza tra i diversi diametri esterni dei tubi OD1

De nominale EPDM EUR Peso NBR EUR
(mm) Codice (kg) Codice
(mm)
312 - 325 779 752 031 931,16 7,8 779 749 031 931,16
350 - 363 779 752 032 1.002,80 8,5 779 749 032 1.002,80
395 - 408 779 752 033 1.146,04 10,5 779 749 033 1.146,04
447 - 460 779 752 034 1.790,69 13,1 779 749 034 1.790,69
502 - 515 779 752 035 1.862,34 14,5 779 749 035 1.862,34
557 - 570 779 752 036 3.366,52 21,1 779 749 036 3.366,52
627 - 640 779 752 037 4.297,67 23,5 779 749 037 4.297,67

De nominale M PN WP C max. De min De max. d OD1 B H Coppia
(mm) (bar) (bar) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (N ⁄ m)
(mm)
312 - 325 M16 2,5 6 40 312 325 363 3 140 389 160
350 - 363 M16 2,5 6 40 350 363 401 3 140 427 160
395 - 408 M16 2,5 6 40 395 408 446 3 142 472 160
447 - 460 M16 2,5 6 40 447 460 498 3 142 524 160
502 - 515 M16 2,5 6 40 502 515 553 3 142 579 160
557 - 570 M16 2,5 6 40 557 570 608 3 146 634 160
627 - 640 M16 2,5 6 40 627 640 678 3 146 704 160
