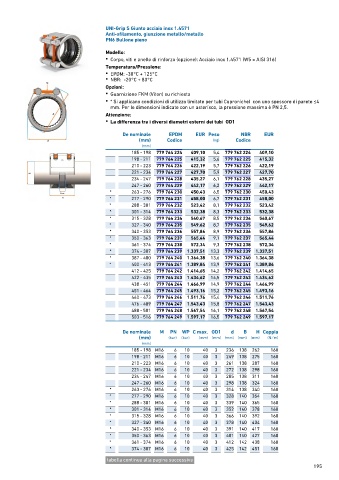

P. 193
UNI-Grip S Giunto acciaio inox 1.4571
Anti-sfilamento, giunzione metallo/metallo
PN6 Bullone pieno
Modello:
• Corpo, viti e anello di rinforzo (opzione): Acciaio inox 1.4571 (W5 = AISI 316)
Temperatura/Pressione:
• EPDM: -30°C + 125°C
• NBR: -20°C + 80°C
Opzioni:
• Guarnizione FKM (Viton) su richiesta
• * Si applicano condizioni di utilizzo limitate per tubi Cupronichel con uno spessore di parete ≤4
mm. Per le dimensioni indicate con un asterisco, la pressione massima è PN 2,5.
Attenzione:
• La differenza tra i diversi diametri esterni dei tubi OD1
De nominale EPDM EUR Peso NBR EUR
(mm) Codice (kg) Codice
(mm)
185 - 198 779 764 224 409,10 5,4 779 762 224 409,10
198 - 211 779 764 225 415,32 5,6 779 762 225 415,32
210 - 223 779 764 226 422,19 5,7 779 762 226 422,19
221 - 234 779 764 227 427,70 5,9 779 762 227 427,70
234 - 247 779 764 228 435,27 6,1 779 762 228 435,27
247 - 260 779 764 229 442,17 6,2 779 762 229 442,17
* 263 - 276 779 764 230 450,43 6,5 779 762 230 450,43
* 277 - 290 779 764 231 458,00 6,7 779 762 231 458,00
* 288 - 301 779 764 232 523,42 8,1 779 762 232 523,42
* 301 - 314 779 764 233 532,38 8,3 779 762 233 532,38
* 315 - 328 779 764 234 540,67 8,5 779 762 234 540,67
* 327 - 340 779 764 235 549,62 8,7 779 762 235 549,62
* 340 - 353 779 764 236 557,86 8,9 779 762 236 557,86
* 350 - 363 779 764 237 565,44 9,1 779 762 237 565,44
* 361 - 374 779 764 238 572,34 9,3 779 762 238 572,34
* 374 - 387 779 764 239 1.337,51 13,3 779 762 239 1.337,51
* 387 - 400 779 764 240 1.364,38 13,6 779 762 240 1.364,38
* 400 - 413 779 764 241 1.389,84 13,9 779 762 241 1.389,84
412 - 425 779 764 242 1.414,65 14,2 779 762 242 1.414,65
422 - 435 779 764 243 1.434,62 14,5 779 762 243 1.434,62
438 - 451 779 764 244 1.466,99 14,9 779 762 244 1.466,99
451 - 464 779 764 245 1.493,16 15,2 779 762 245 1.493,16
460 - 473 779 764 246 1.511,76 15,4 779 762 246 1.511,76
476 - 489 779 764 247 1.543,43 15,8 779 762 247 1.543,43
488 - 501 779 764 248 1.567,54 16,1 779 762 248 1.567,54
503 - 516 779 764 249 1.597,17 16,5 779 762 249 1.597,17
De nominale M PN WP C max. OD1 d B H Coppia
(mm) (bar) (bar) (mm) (mm) (mm) (mm) (mm) (N ⁄ m)
(mm)
185 - 198 M16 6 10 40 3 236 138 262 160
198 - 211 M16 6 10 40 3 249 138 275 160
210 - 223 M16 6 10 40 3 261 138 287 160
221 - 234 M16 6 10 40 3 272 138 298 160
234 - 247 M16 6 10 40 3 285 138 311 160
247 - 260 M16 6 10 40 3 298 138 324 160
* 263 - 276 M16 6 10 40 3 314 138 340 160
* 277 - 290 M16 6 10 40 3 328 140 354 160
* 288 - 301 M16 6 10 40 3 339 140 365 160
* 301 - 314 M16 6 10 40 3 352 140 378 160
* 315 - 328 M16 6 10 40 3 366 140 392 160
* 327 - 340 M16 6 10 40 3 378 140 404 160
* 340 - 353 M16 6 10 40 3 391 140 417 160
* 350 - 363 M16 6 10 40 3 401 140 427 160
* 361 - 374 M16 6 10 40 3 412 142 438 160
* 374 - 387 M16 6 10 40 3 425 142 451 160
tabella continua alla pagina successiva
