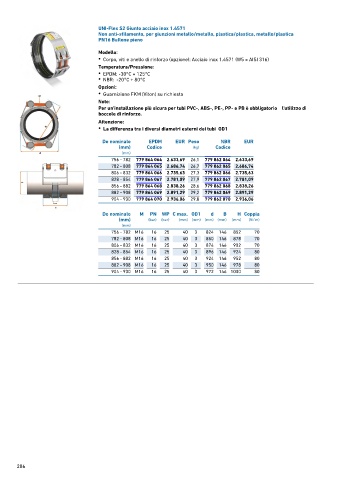

Page 204 - GEORGFISCHER - LISTINO 884 - FIDRA

UNI-Flex S2 Giunto acciaio inox 1.4571
Non anti-sfilamento, per giunzioni metallo/metallo, plastica/plastica, metallo/plastica
PN16 Bullone pieno

Modello:
• Corpo, viti e anello di rinforzo (opzione): Acciaio inox 1.4571 (W5 = AISI 316)

Temperatura/Pressione:
• EPDM: -30°C + 125°C
• NBR: -20°C + 80°C

Opzioni:
• Guarnizione FKM (Viton) su richiesta

Note:
Per un'installazione più sicura per tubi PVC-, ABS-, PE-, PP- e PB è obbligatorio l'utilizzo di
boccole di rinforzo.

Attenzione:
• La differenza tra i diversi diametri esterni dei tubi OD1

De nominale EPDM EUR Peso NBR EUR
(mm) Codice (kg) Codice
(mm)
756 - 782 779 864 064 2.633,69 26,1 779 862 064 2.633,69
782 - 808 779 864 065 2.686,74 26,7 779 862 065 2.686,74
806 - 832 779 864 066 2.735,63 27,3 779 862 066 2.735,63
828 - 854 779 864 067 2.781,09 27,9 779 862 067 2.781,09
856 - 882 779 864 068 2.838,26 28,6 779 862 068 2.838,26
882 - 908 779 864 069 2.891,29 29,2 779 862 069 2.891,29
904 - 930 779 864 070 2.936,06 29,8 779 862 070 2.936,06

De nominale M PN WP C max. OD1 d B H Coppia
(mm) (bar) (bar) (mm) (mm) (mm) (mm) (mm) (N ⁄ m)
(mm)
756 - 782 M16 16 25 40 3 824 146 852 70
782 - 808 M16 16 25 40 3 850 146 878 70
806 - 832 M16 16 25 40 3 874 146 902 70
828 - 854 M16 16 25 40 3 896 146 924 80
856 - 882 M16 16 25 40 3 924 146 952 80
882 - 908 M16 16 25 40 3 950 146 978 80
904 - 930 M16 16 25 40 3 972 146 1000 80
