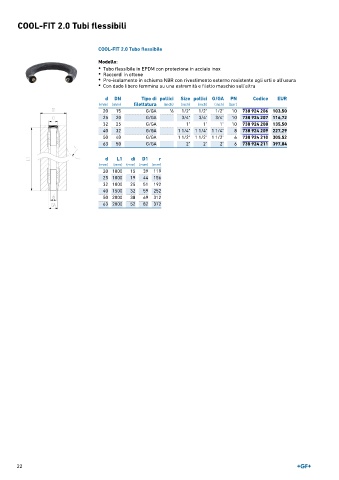

COOL-FIT 2.0 Tubi flessibili
COOL-FIT 2.0 Tubo flessibile
Modello:
• Tubo flessibile in EPDM con protezione in acciaio inox
• Raccordi in ottone
• Pre-isolamento in schiuma NBR con rivestimento esterno resistente agli urti e all'usura
• Con dado libero femmina su una estremità e filetto maschio sull'altra
d DN Tipo di pollici Size pollici G/GA PN Codice EUR
(mm) (mm) filettatura (inch) (inch) (inch) (inch) (bar)
20 15 G/GA 1 ∕2 1/2" 1/2" 1/2" 10 738 924 206 103,50
25 20 G/GA 3/4" 3/4" 3/4" 10 738 924 207 116,72
32 25 G/GA 1" 1" 1" 10 738 924 208 135,50
40 32 G/GA 1 1/4" 1 1/4" 1 1/4" 8 738 924 209 227,29
50 40 G/GA 1 1/2" 1 1/2" 1 1/2" 6 738 924 210 305,52
63 50 G/GA 2" 2" 2" 6 738 924 211 397,84
d L1 di D1 r
(mm) (mm) (mm) (mm) (mm)
20 1000 15 39 119
25 1000 19 44 156
32 1000 25 51 192
40 1500 32 59 252
50 2000 38 69 312
63 2000 52 82 372
