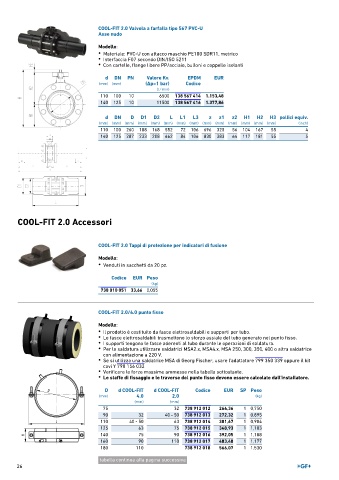

Page 28 - GEORGFISCHER - LISTINO 878 - FIDRA

COOL-FIT 2.0 Valvola a farfalla tipo 567 PVC-U
Asse nudo

Modello:
• Materiale: PVC-U con attacco maschio PE100 SDR11, metrico
• Interfaccia F07 secondo DIN/ISO 5211
• Con cartelle, flange libere PP/acciaio, bulloni e coppelle isolanti

d DN PN Valore Kv. EPDM EUR
(mm) (mm) (Δp=1 bar) Codice
(l ⁄ min)
110 100 10 6500 138 567 414 1.153,48
140 125 10 11500 138 567 416 1.377,86

d DN D D1 D2 L L1 L3 z z1 z2 H1 H2 H3 pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
110 100 260 188 168 552 72 106 696 320 56 104 167 55 4
140 125 287 233 208 662 84 106 830 383 64 117 181 55 5

COOL-FIT 2.0 Accessori

COOL-FIT 2.0 Tappi di protezione per indicatori di fusione

Modello:
• Venduti in sacchetti da 20 pz.

Codice EUR Peso
(kg)
738 010 051 33,66 0,055

COOL-FIT 2.0/4.0 punto fisso
Modello:
• Il prodotto è costituito da fasce elettrosaldabili e supporti per tubo.
• Le fasce elettrosaldabili trasmettono lo sforzo assiale del tubo generato nel punto fisso.
• I supporti tengono le fasce aderenti al tubo durante le operazioni di saldatura.
• Per la saldatura utilizzare saldatrici MSA2.x, MSA4.x, MSA 250, 300, 350, 400 o altra saldatrice
con alimentazione a 220 V.
• Se si utilizza una saldatrice MSA di Georg Fischer, usare l'adattatore 799 350 339 oppure il kit
cavi Y 790 156 032
• Verificare le forze massime ammesse nella tabella sottostante.
• Le staffe di fissaggio e le traverse del punto fisso devono essere calcolate dall'installatore.

D d COOL-FIT d COOL-FIT Codice EUR SP Peso
(mm) 4.0 2.0 (kg)
(mm) (mm)
75 32 738 912 012 264,36 1 0,750
90 32 40 - 50 738 912 013 272,32 1 0,895
110 40 - 50 63 738 912 014 301,67 1 0,904
125 63 75 738 912 015 348,93 1 1,103
140 75 90 738 912 016 392,05 1 1,188
160 90 110 738 912 017 483,48 1 1,177
180 110 738 912 018 566,07 1 1,530
tabella continua alla pagina successiva
26
