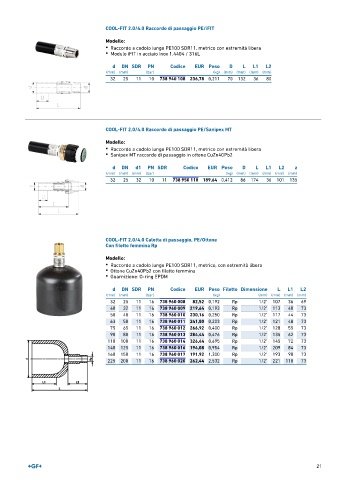

Page 23 - GEORGFISCHER - LISTINO 878 - FIDRA

COOL-FIT 2.0/4.0 Raccordo di passaggio PE/iFIT
Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Modulo iFIT in acciaio inox 1.4404 / 316L

d DN SDR PN Codice EUR Peso D L L1 L2
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
32 25 11 10 738 940 108 236,78 0,211 70 132 36 80

COOL-FIT 2.0/4.0 Raccordo di passaggio PE/Sanipex MT
Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Sanipex MT raccordo di passaggio in ottone CuZn40Pb2

d DN d1 PN SDR Codice EUR Peso D L L1 L2 z
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
32 25 32 10 11 738 950 118 189,64 0,412 86 174 36 101 135

COOL-FIT 2.0/4.0 Calotta di passaggio, PE/Ottone
Con filetto femmina Rp

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico, con estremità libera
• Ottone CuZn40Pb2 con filetto femmina
• Guarnizione: O-ring EPDM

d DN SDR PN Codice EUR Peso Filetto Dimensione L L1 L2
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
32 25 11 16 738 960 008 82,52 0,192 Rp 1/2" 107 36 69
40 32 11 16 738 960 009 219,64 0,193 Rp 1/2" 113 40 73
50 40 11 16 738 960 010 230,16 0,250 Rp 1/2" 117 44 73
63 50 11 16 738 960 011 241,80 0,203 Rp 1/2" 121 48 73
75 65 11 16 738 960 012 266,92 0,400 Rp 1/2" 128 55 73
90 80 11 16 738 960 013 284,44 0,476 Rp 1/2" 135 62 73
110 100 11 16 738 960 014 326,44 0,695 Rp 1/2" 145 72 73
140 125 11 16 738 960 016 194,08 0,954 Rp 1/2" 209 84 73
160 150 11 16 738 960 017 191,92 1,300 Rp 1/2" 193 90 73
225 200 11 16 738 960 020 262,44 2,532 Rp 1/2" 221 110 73

21
