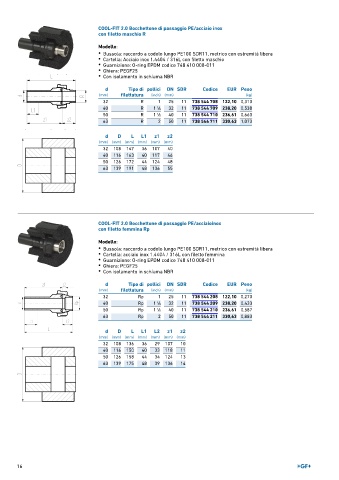

Page 18 - GEORGFISCHER - LISTINO 878 - FIDRA

COOL-FIT 2.0 Bocchettone di passaggio PE/acciaio inox
con filetto maschio R

Modello:
• Bussola: raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Cartella: Acciaio inox 1.4404 / 316L con filetto maschio
• Guarnizione: O-ring EPDM codice 748 410 008-011
• Ghiera: PEGF25
• Con isolamento in schiuma NBR

d Tipo di pollici DN SDR Codice EUR Peso
(mm) filettatura (inch) (mm) (kg)
32 R 1 25 11 738 544 708 122,10 0,310
40 R 1 ∕4 32 11 738 544 709 238,20 0,538
1
50 R 1 ∕2 40 11 738 544 710 236,61 0,660
1
63 R 2 50 11 738 544 711 330,63 1,073
d D L L1 z1 z2
(mm) (mm) (mm) (mm) (mm) (mm)
32 108 147 36 107 40
40 116 163 40 117 46
50 126 172 44 124 48
63 139 191 48 136 55

COOL-FIT 2.0 Bocchettone di passaggio PE/acciaioinox
con filetto femmina Rp
Modello:
• Bussola: raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Cartella: acciaio inox 1.4404 / 316L con filetto femmina
• Guarnizione: O-ring EPDM codice 748 410 008-011
• Ghiera: PEGF25
• Con isolamento in schiuma NBR

d Tipo di pollici DN SDR Codice EUR Peso
(mm) filettatura (inch) (mm) (kg)
32 Rp 1 25 11 738 544 208 122,10 0,270
40 Rp 1 ∕4 32 11 738 544 209 238,20 0,433
1
50 Rp 1 ∕2 40 11 738 544 210 236,61 0,587
1
63 Rp 2 50 11 738 544 211 330,63 0,883
d D L L1 L2 z1 z2
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
32 108 136 36 29 107 10
40 116 150 40 33 118 11
50 126 158 44 34 124 13
63 139 175 48 39 136 14
