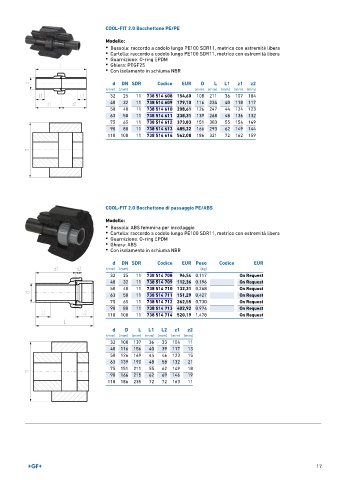

Page 19 - GEORGFISCHER - LISTINO 878 - FIDRA

COOL-FIT 2.0 Bocchettone PE/PE
Modello:
• Bussola: raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Cartella: raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Guarnizione: O-ring EPDM
• Ghiera: PEGF25
• Con isolamento in schiuma NBR

d DN SDR Codice EUR D L L1 z1 z2
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
32 25 11 738 514 608 154,60 108 211 36 107 104
40 32 11 738 514 609 179,10 116 234 40 118 117
50 40 11 738 514 610 208,61 126 247 44 124 123
63 50 11 738 514 611 238,31 139 268 48 136 132
75 65 11 738 514 612 373,83 151 303 55 154 149
90 80 11 738 514 613 485,22 166 293 62 149 144
110 100 11 738 514 614 562,08 186 321 72 162 159

COOL-FIT 2.0 Bocchettone di passaggio PE/ABS

Modello:
• Bussola: ABS femmina per incollaggio
• Cartella: raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Guarnizione: O-ring EPDM
• Ghiera: ABS
• Con isolamento in schiuma NBR

d DN SDR Codice EUR Peso Codice EUR
(mm) (mm) (kg)
32 25 11 738 514 708 96,54 0,117 On Request
40 32 11 738 514 709 112,36 0,196 On Request
50 40 11 738 514 710 132,31 0,268 On Request
63 50 11 738 514 711 151,29 0,427 On Request
75 65 11 738 514 712 262,55 0,730 On Request
90 80 11 738 514 713 402,92 0,974 On Request
110 100 11 738 514 714 520,19 1,478 On Request

d D L L1 L2 z1 z2
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
32 108 137 36 33 104 11
40 116 156 40 39 117 13
50 126 169 44 46 123 15
63 139 190 48 58 132 21
75 151 211 55 62 149 18
90 166 215 62 69 146 19
110 186 235 72 72 163 11
