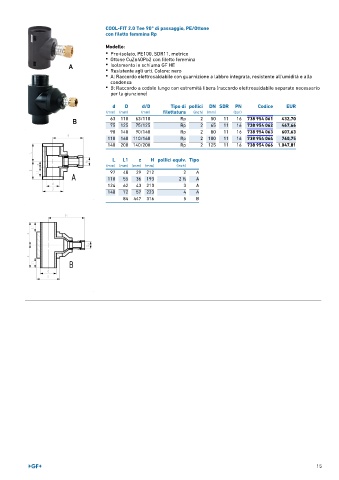

COOL-FIT 2.0 Tee 90° di passaggio, PE/Ottone
con filetto femmina Rp

Modello:
• Pre-isolato, PE100, SDR11, metrico
• Ottone CuZn40Pb2 con filetto femmina
• Isolamento in schiuma GF HE
• Resistente agli urti. Colore: nero
• A: Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa
• B: Raccordo a codolo lungo con estremità libera (raccordo elettrosaldabile separato necessario
per la giunzione)

d D d/D Tipo di pollici DN SDR PN Codice EUR
(mm) (mm) (mm) filettatura (inch) (mm) (bar)
63 110 63/110 Rp 2 50 11 16 738 954 061 432,70
75 125 75/125 Rp 2 65 11 16 738 954 062 467,66
90 140 90/140 Rp 2 80 11 16 738 954 063 607,63
110 160 110/160 Rp 2 100 11 16 738 954 064 760,75
140 200 140/200 Rp 2 125 11 16 738 954 066 1.047,81

L L1 z H pollici equiv. Tipo
(mm) (mm) (mm) (mm) (inch)
97 48 29 212 2 A
110 55 36 193 2 ∕2 A
1
124 62 43 210 3 A
148 72 57 223 4 A
84 447 316 5 B

15
