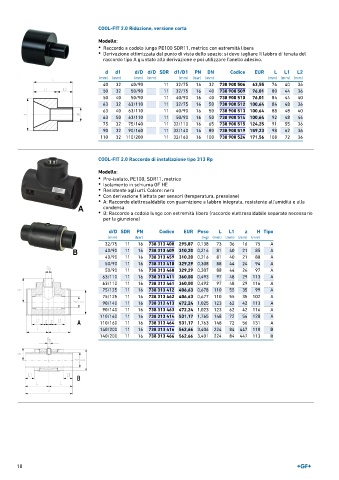

Page 12 - GEORGFISCHER - LISTINO 878 - FIDRA

COOL-FIT 2.0 Riduzione, versione corta
Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Derivazione ottimizzata dal punto di vista dello spazio: si deve tagliare il labbro di tenuta del
raccordo tipo A giuntato alla derivazione e poi utilizzare l'anello adesivo.

d d1 d/D d/D SDR d1/D1 PN DN Codice EUR L L1 L2
(mm) (mm) (mm) (mm) (mm) (bar) (mm) (mm) (mm) (mm)
40 32 40/90 11 32/75 16 32 738 900 506 63,55 76 40 36
50 32 50/90 11 32/75 16 40 738 900 509 76,01 80 44 36
50 40 50/90 11 40/90 16 40 738 900 510 76,01 84 44 40
63 32 63/110 11 32/75 16 50 738 900 512 100,64 84 48 36
63 40 63/110 11 40/90 16 50 738 900 513 100,64 88 48 40
63 50 63/110 11 50/90 16 50 738 900 514 100,64 92 48 44
75 32 75/140 11 32/110 16 65 738 900 515 124,25 91 55 36
90 32 90/160 11 32/140 16 80 738 900 519 159,23 98 62 36
110 32 110/200 11 32/160 16 100 738 900 524 171,56 108 72 36

COOL-FIT 2.0 Raccordo di installazione tipo 313 Rp

Modello:
• Pre-isolato, PE100, SDR11, metrico
• Isolamento in schiuma GF HE
• Resistente agli urti. Colore: nero
• Con derivazione filettata per sensori (temperatura, pressione)
• A: Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa
• B: Raccordo a codolo lungo con estremità libera (raccordo elettrosaldabile separato necessario
per la giunzione)
d/D SDR PN Codice EUR Peso L L1 z H Tipo
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
32/75 11 16 738 313 408 295,87 0,138 73 36 16 75 A
40/90 11 16 738 313 409 310,20 0,216 81 40 21 85 A
40/90 11 16 738 313 459 310,20 0,216 81 40 21 88 A
50/90 11 16 738 313 410 329,29 0,308 88 44 24 94 A
50/90 11 16 738 313 460 329,29 0,307 88 44 24 97 A
63/110 11 16 738 313 411 360,00 0,493 97 48 29 113 A
63/110 11 16 738 313 461 360,00 0,492 97 48 29 116 A
75/125 11 16 738 313 412 406,63 0,678 110 55 35 99 A
75/125 11 16 738 313 462 406,63 0,677 110 55 35 102 A
90/140 11 16 738 313 413 472,24 1,025 123 62 42 113 A
90/140 11 16 738 313 463 472,24 1,023 123 62 42 116 A
110/160 11 16 738 313 414 531,17 1,765 148 72 56 128 A
110/160 11 16 738 313 464 531,17 1,763 148 72 56 131 A
140/200 11 16 738 313 416 562,66 3,406 224 84 447 110 B
140/200 11 16 738 313 466 562,66 3,401 224 84 447 113 B
