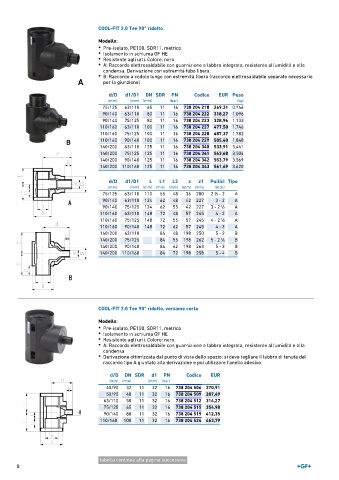

Page 10 - GEORGFISCHER - LISTINO 878 - FIDRA

COOL-FIT 2.0 Tee 90° ridotto
Modello:
• Pre-isolato, PE100, SDR11, metrico
• Isolamento in schiuma GF HE
• Resistente agli urti. Colore: nero
• A: Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa. Derivazione con estremità tubo libera.
• B: Raccordo a codolo lungo con estremità libera (raccordo elettrosaldabile separato necessario
per la giunzione)
d/D d1/D1 DN SDR PN Codice EUR Peso
(mm) (mm) (mm) (bar) (kg)
75/125 63/110 65 11 16 738 204 218 269,31 0,746
90/140 63/110 80 11 16 738 204 222 318,27 1,096
90/140 75/125 80 11 16 738 204 223 328,96 1,133
110/160 63/110 100 11 16 738 204 227 477,50 1,746
110/160 75/125 100 11 16 738 204 228 487,37 1,782
110/160 90/140 100 11 16 738 204 229 505,40 1,848
140/200 63/110 125 11 16 738 204 340 533,91 3,441
140/200 75/125 125 11 16 738 204 341 543,68 3,504
140/200 90/140 125 11 16 738 204 342 553,79 3,569
140/200 110/160 125 11 16 738 204 343 561,69 3,620

d/D d1/D1 L L1 L2 z z1 Pollici Tipo
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
75/125 63/110 110 55 48 36 200 2 ∕2 - 2 A
1
90/140 63/110 124 62 48 42 227 3 - 2 A
90/140 75/125 124 62 55 42 227 3 - 2 ∕2 A
1
110/160 63/110 148 72 48 57 245 4 - 2 A
110/160 75/125 148 72 55 57 245 4 - 2 ∕2 A
1
110/160 90/140 148 72 62 57 245 4 - 3 A
140/200 63/110 84 48 198 250 5 - 2 B
140/200 75/125 84 55 198 262 5 - 2 ∕2 B
1
140/200 90/140 84 62 198 263 5 - 3 B
140/200 110/160 84 72 198 258 5 - 4 B

COOL-FIT 2.0 Tee 90° ridotto, versione corta

Modello:
• Pre-isolato, PE100, SDR11, metrico
• Isolamento in schiuma GF HE
• Resistente agli urti. Colore: nero
• A: Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa
• Derivazione ottimizzata dal punto di vista dello spazio: si deve tagliare il labbro di tenuta del
raccordo tipo A giuntato alla derivazione e poi utilizzare l'anello adesivo.

d/D DN SDR d1 PN Codice EUR
(mm) (mm) (mm) (bar)
40/90 32 11 32 16 738 204 506 270,91
50/90 40 11 32 16 738 204 509 287,49
63/110 50 11 32 16 738 204 512 314,27
75/125 65 11 32 16 738 204 515 354,98
90/140 80 11 32 16 738 204 519 412,35
110/160 100 11 32 16 738 204 524 463,79

tabella continua alla pagina successiva
8
