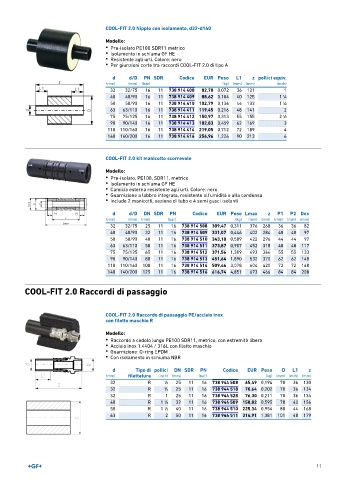

COOL-FIT 2.0 Nipplo con isolamento, d32-d140
Modello:
• Pre-isolato PE100 SDR11 metrico
• Isolamento in schiuma GF HE
• Resistente agli urti. Colore: nero
• Per giunzioni corte tra raccordi COOL-FIT 2.0 di tipo A

d d/D PN SDR Codice EUR Peso L1 z pollici equiv.
(mm) (mm) (bar) (kg) (mm) (mm) (inch)
32 32/75 16 11 738 914 408 82,78 0,072 36 121 1
40 40/90 16 11 738 914 409 88,62 0,104 40 125 1 ∕4
1
50 50/90 16 11 738 914 410 102,79 0,136 44 133 1 ∕2
1
63 63/110 16 11 738 914 411 119,45 0,216 48 141 2
75 75/125 16 11 738 914 412 150,97 0,313 55 155 2 ∕2
1
90 90/140 16 11 738 914 413 182,83 0,459 62 169 3
110 110/160 16 11 738 914 414 219,05 0,712 72 189 4
140 140/200 16 11 738 914 416 256,96 1,226 90 213 6

COOL-FIT 2.0 kit manicotto scorrevole

Modello:
• Pre-isolato, PE100, SDR11, metrico
• Isolamento in schiuma GF HE
• Camicia esterna resistente agli urti. Colore: nero
• Guarnizione a labbro integrata, resistente all'umidità e alla condensa
• Include 2 manicotti, sezione di tubo e 4 semi gusci isolanti

d d/D DN SDR PN Codice EUR Peso Lmax z P1 P2 Dos
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
32 32/75 25 11 16 738 914 508 309,47 0,311 376 268 36 36 82
40 40/90 32 11 16 738 914 509 331,07 0,446 402 284 40 40 97
50 50/90 40 11 16 738 914 510 343,18 0,589 422 296 44 44 97
63 63/110 50 11 16 738 914 511 373,87 0,907 452 318 48 48 117
75 75/125 65 11 16 738 914 512 371,56 1,309 493 344 55 55 133
90 90/140 80 11 16 738 914 513 451,64 1,890 532 370 62 62 148
110 110/160 100 11 16 738 914 514 509,46 3,078 604 420 72 72 168
140 140/200 125 11 16 738 914 516 616,74 4,851 673 466 84 84 208

COOL-FIT 2.0 Raccordi di passaggio

COOL-FIT 2.0 Raccordo di passaggio PE/acciaio inox
con filetto maschio R
Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico, con estremità libera
• Acciaio inox 1.4404 / 316L con filetto maschio
• Guarnizione: O-ring EPDM
• Con isolamento in schiuma NBR

d Tipo di pollici DN SDR PN Codice EUR Peso D L1 z
(mm) filettatura (inch) (mm) (bar) (kg) (mm) (mm) (mm)
32 R 1 ∕2 25 11 16 738 944 508 65,49 0,194 70 36 130
32 R 3 ∕4 25 11 16 738 944 518 70,64 0,202 70 36 134
32 R 1 25 11 16 738 944 528 76,30 0,211 70 36 134
40 R 1 ∕4 32 11 16 738 944 509 158,82 0,595 78 40 156
1
50 R 1 ∕2 40 11 16 738 944 510 225,34 0,954 88 44 168
1
63 R 2 50 11 16 738 944 511 314,91 1,381 101 48 179
