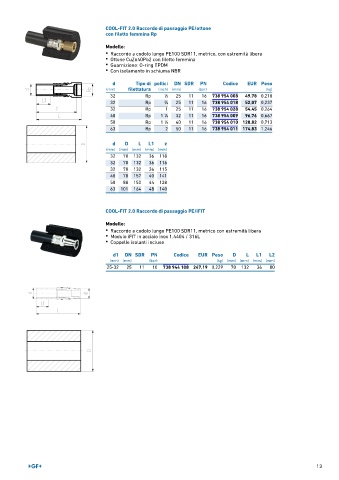

COOL-FIT 2.0 Raccordo di passaggio PE/ottone
con filetto femmina Rp

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico, con estremità libera
• Ottone CuZn40Pb2 con filetto femmina
• Guarnizione: O-ring EPDM
• Con isolamento in schiuma NBR

d Tipo di pollici DN SDR PN Codice EUR Peso
(mm) filettatura (inch) (mm) (bar) (kg)
32 Rp 1 ∕2 25 11 16 738 954 008 49,78 0,210
32 Rp 3 ∕4 25 11 16 738 954 018 52,07 0,237
32 Rp 1 25 11 16 738 954 028 54,45 0,264
40 Rp 1 ∕4 32 11 16 738 954 009 96,76 0,667
1
50 Rp 1 ∕2 40 11 16 738 954 010 128,82 0,713
1
63 Rp 2 50 11 16 738 954 011 174,83 1,246
d D L L1 z
(mm) (mm) (mm) (mm) (mm)
32 70 132 36 118
32 70 132 36 116
32 70 132 36 115
40 78 157 40 141
50 88 150 44 128
63 101 164 48 140

COOL-FIT 2.0 Raccordo di passaggio PE/iFIT
Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Modulo iFIT in acciaio inox 1.4404 / 316L
• Coppelle isolanti incluse

d1 DN SDR PN Codice EUR Peso D L L1 L2
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
25-32 25 11 10 738 944 108 247,19 0,229 70 132 36 80

13
