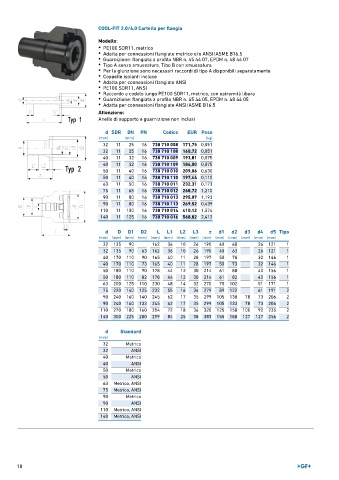

COOL-FIT 2.0/4.0 Cartella per flangia
Modello:
• PE100 SDR11, metrico
• Adatta per connessioni flangiate metrico e/o ANSI/ASME B16.5
• Guarnizione: flangiata a profilo NBR n. 45 44 07, EPDM n. 48 44 07
• Tipo A senza smussatura, Tibo B con smussatura
• Per la giunzione sono necessari raccordi di tipo A disponibili separatamente
• Coppelle isolanti incluse
• Adatta per connessioni flangiate ANSI
• PE100 SDR11, ANSI
• Raccordo a codolo lungo PE100 SDR11, metrico, con estremità libera
• Guarnizione: flangiata a profilo NBR n. 45 44 05, EPDM n. 48 44 05
• Adatta per connessioni flangiate ANSI/ASME B16.5

Attenzione:
Anello di supporto e guarnizione non inclusi

d SDR DN PN Codice EUR Peso
(mm) (mm) (kg)
32 11 25 16 738 710 008 171,75 0,051
32 11 25 16 738 710 108 160,72 0,051
40 11 32 16 738 710 009 193,81 0,075
40 11 32 16 738 710 109 184,00 0,075
50 11 40 16 738 710 010 209,86 0,630
50 11 40 16 738 710 110 197,44 0,110
63 11 50 16 738 710 011 232,31 0,173
75 11 65 16 738 710 012 268,72 1,210
90 11 80 16 738 710 013 295,07 1,193
90 11 80 16 738 710 113 269,52 0,439
110 11 100 16 738 710 014 410,12 1,574
140 11 125 16 738 710 016 568,82 2,412

d D D1 D2 L L1 L2 L3 z d1 d2 d3 d4 d5 Tipo
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
32 135 90 162 36 10 26 190 40 68 26 121 1
32 135 90 63 162 36 10 26 190 40 63 26 121 1
40 170 110 90 165 40 11 28 197 50 78 32 146 1
40 170 110 73 165 40 11 28 197 50 73 32 146 1
50 180 110 90 178 44 12 30 214 61 88 40 156 1
50 180 110 82 178 44 12 30 214 61 82 40 156 1
63 200 125 110 230 48 14 32 270 75 102 51 171 1
75 220 140 125 232 55 16 34 279 89 122 61 191 2
90 240 160 140 245 62 17 35 299 105 138 78 73 206 2
90 240 160 133 245 62 17 35 299 105 133 78 73 206 2
110 270 180 160 254 72 18 36 320 125 158 100 90 235 2
140 300 225 200 299 84 25 38 383 155 188 127 127 256 2

d Standard
(mm)
32 Metrico
32 ANSI
40 Metrico
40 ANSI
50 Metrico
50 ANSI
63 Metrico, ANSI
75 Metrico, ANSI
90 Metrico
90 ANSI
110 Metrico, ANSI
140 Metrico, ANSI
