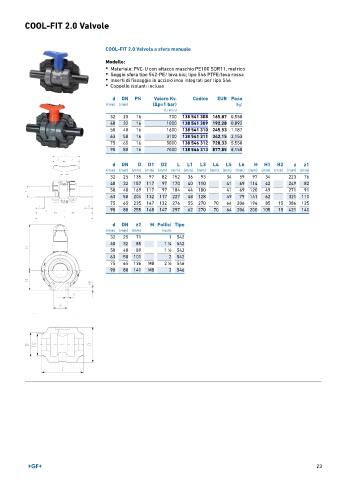

Page 25 - GEORGFISCHER - LISTINO 878 - FIDRA

COOL-FIT 2.0 Valvole

COOL-FIT 2.0 Valvola a sfera manuale

Modello:
• Materiale: PVC-U con attacco maschio PE100 SDR11, metrico
• Seggio sfera tipo 542-PE/ leva blu; tipo 546 PTFE/leva rossa
• Inserti di fissaggio in acciaio inox integrati per tipo 546
• Coppelle isolanti incluse

d DN PN Valore Kv. Codice EUR Peso
(mm) (mm) (Δp=1 bar) (kg)
(l ⁄ min)
32 25 16 700 138 541 308 165,87 0,550
40 32 16 1000 138 541 309 192,28 0,892
50 40 16 1600 138 541 310 245,53 1,187
63 50 16 3100 138 541 311 342,15 2,153
75 65 16 5000 138 546 312 728,33 5,550
90 80 16 7000 138 546 313 877,85 8,150

d DN D D1 D2 L L1 L3 L4 L5 L6 H H1 H2 z z1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
32 25 135 97 82 152 36 93 34 59 97 34 223 76
40 32 157 117 97 170 40 110 41 69 114 42 249 82
50 40 169 117 97 184 44 180 41 69 120 49 271 91
63 50 204 132 117 227 48 128 49 79 141 62 321 110
75 65 235 147 132 276 55 270 70 64 206 194 85 15 386 125
90 80 255 168 147 297 62 270 70 64 206 200 105 15 421 140

d DN z2 M Pollici Tipo
(mm) (mm) (mm) (inch)
32 25 71 1 542
40 32 85 1 ∕4 542
1
50 40 89 1 ∕2 542
1
63 50 101 2 542
75 65 136 M8 2 ∕2 546
1
90 80 141 M8 3 546

23
