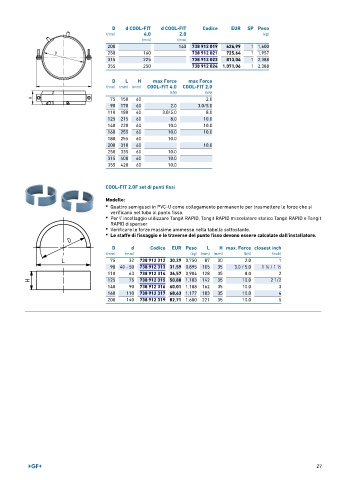

Page 29 - GEORGFISCHER - LISTINO 878 - FIDRA

D d COOL-FIT d COOL-FIT Codice EUR SP Peso
(mm) 4.0 2.0 (kg)
(mm) (mm)
200 140 738 912 019 626,99 1 1,600
250 160 738 912 021 725,64 1 1,957
315 225 738 912 023 813,04 1 2,388
355 250 738 912 024 1.071,06 1 2,388

D L H max Force max Force
(mm) (mm) (mm) COOL-FIT 4.0 COOL-FIT 2.0
(kN) (kN)
75 150 60 2.0
90 170 60 2.0 3.0/5.0
110 180 60 3.0/5.0 8.0
125 215 60 8.0 10.0
140 220 60 10.0 10.0
160 255 60 10.0 10.0
180 255 60 10.0
200 310 60 10.0
250 335 60 10.0
315 400 60 10.0
355 420 60 10.0

COOL-FIT 2.0F set di punti fissi

Modello:
• Quattro semigusci in PVC-U come collegamento permanente per trasmettere le forze che si
verificano nel tubo al punto fisso.
• Per l' incollaggio utilizzare Tangit RAPID, Tangit RAPID miscelatore statico Tangit RAPID e Tangit
RAPID dispenser
• Verificare le forze massime ammesse nella tabella sottostante.
• Le staffe di fissaggio e le traverse del punto fisso devono essere calcolate dall'installatore.

D d Codice EUR Peso L H max. Force closest inch
(mm) (mm) (kg) (mm) (mm) (kN) (inch)
75 32 738 912 312 30,29 0,750 87 30 2.0 1
90 40 ‐ 50 738 912 313 31,59 0,895 105 35 3.0 / 5.0 1 ¼ / 1 ½
110 63 738 912 314 36,57 0,904 128 35 8.0 2
125 75 738 912 315 50,80 1,103 142 35 10.0 2 1/2
140 90 738 912 316 60,01 1,188 162 35 10.0 3
160 110 738 912 317 68,63 1,177 183 35 10.0 4
200 140 738 912 319 82,71 1,600 221 35 10.0 5

27
