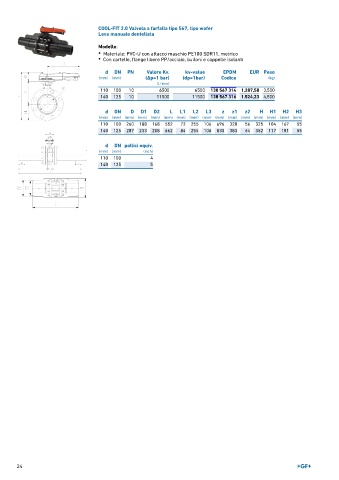

Page 26 - GEORGFISCHER - LISTINO 878 - FIDRA

COOL-FIT 2.0 Valvola a farfalla tipo 567, tipo wafer
Leva manuale dentellata

Modello:
• Materiale: PVC-U con attacco maschio PE100 SDR11, metrico
• Con cartelle, flange libere PP/acciaio, bulloni e coppelle isolanti

d DN PN Valore Kv. kv-value EPDM EUR Peso
(mm) (mm) (Δp=1 bar) (dp=1bar) Codice (kg)
(l ⁄ min)
110 100 10 6500 6500 138 567 314 1.287,58 3,500
140 125 10 11500 11500 138 567 316 1.524,23 4,500

d DN D D1 D2 L L1 L2 L3 z z1 z2 H H1 H2 H3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
110 100 260 188 168 552 72 255 106 696 320 56 325 104 167 55
140 125 287 233 208 662 84 255 106 830 383 64 352 117 181 55

d DN pollici equiv.
(mm) (mm) (inch)
110 100 4
140 125 5

24
