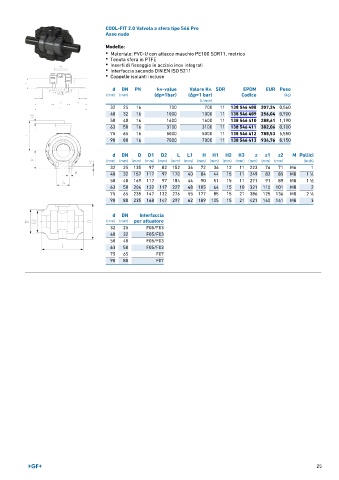

Page 27 - GEORGFISCHER - LISTINO 878 - FIDRA

COOL-FIT 2.0 Valvola a sfera tipo 546 Pro
Asse nudo

Modello:
• Materiale: PVC-U con attacco maschio PE100 SDR11, metrico
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Interfaccia secondo DIN EN ISO 5211
• Coppelle isolanti incluse

d DN PN kv-value Valore Kv. SDR EPDM EUR Peso
(mm) (mm) (dp=1bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
32 25 16 700 700 11 138 546 408 207,24 0,560
40 32 16 1000 1000 11 138 546 409 256,04 0,900
50 40 16 1600 1600 11 138 546 410 288,61 1,190
63 50 16 3100 3100 11 138 546 411 382,06 0,100
75 65 16 5000 5000 11 138 546 412 788,53 5,550
90 80 16 7000 7000 11 138 546 413 934,76 8,150

d DN D D1 D2 L L1 H H1 H2 H3 z z1 z2 M Pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
32 25 135 97 82 152 36 72 36 12 11 223 76 71 M6 1
40 32 157 117 97 170 40 84 44 15 11 249 82 85 M8 1 ∕4
1
50 40 169 117 97 184 44 90 51 15 11 271 91 89 M8 1 ∕2
1
63 50 204 132 117 227 48 105 64 15 10 321 110 101 M8 2
75 65 235 147 132 276 55 177 85 15 21 386 125 136 M8 2 ∕2
1
90 80 235 168 147 297 62 189 105 15 21 421 140 141 M8 3
d DN Interfaccia
(mm) (mm) per attuatore
32 25 F05/F03
40 32 F05/F03
50 40 F05/F03
63 50 F05/F03
75 65 F07
90 80 F07
