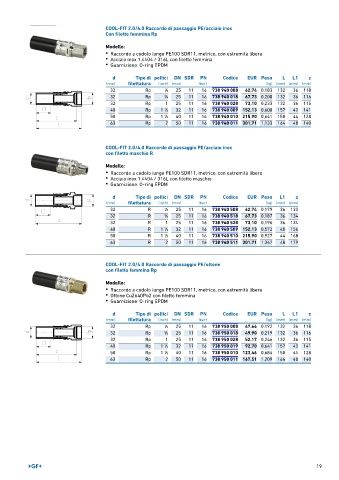

COOL-FIT 2.0/4.0 Raccordo di passaggio PE/acciaio inox
Con filetto femmina Rp

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico, con estremità libera
• Acciaio inox 1.4404 / 316L con filetto femmina
• Guarnizione: O-ring EPDM

d Tipo di pollici DN SDR PN Codice EUR Peso L L1 z
(mm) filettatura (inch) (mm) (bar) (kg) (mm) (mm) (mm)
32 Rp 1 ∕2 25 11 16 738 940 008 62,74 0,183 132 36 118
32 Rp 3 ∕4 25 11 16 738 940 018 67,73 0,208 132 36 116
32 Rp 1 25 11 16 738 940 028 73,10 0,233 132 36 115
40 Rp 1 ∕4 32 11 16 738 940 009 152,13 0,600 157 40 141
1
50 Rp 1 ∕2 40 11 16 738 940 010 215,90 0,641 150 44 128
1
63 Rp 2 50 11 16 738 940 011 301,71 1,133 164 48 140

COOL-FIT 2.0/4.0 Raccordo di passaggio PE/acciaio inox
con filetto maschio R

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico, con estremità libera
• Acciaio inox 1.4404 / 316L con filetto maschio
• Guarnizione: O-ring EPDM

d Tipo di pollici DN SDR PN Codice EUR Peso L1 z
(mm) filettatura (inch) (mm) (bar) (kg) (mm) (mm)
32 R 1 ∕2 25 11 16 738 940 508 62,74 0,179 36 130
32 R 3 ∕4 25 11 16 738 940 518 67,73 0,187 36 134
32 R 1 25 11 16 738 940 528 73,10 0,196 36 134
40 R 1 ∕4 32 11 16 738 940 509 152,13 0,572 40 156
1
50 R 1 ∕2 40 11 16 738 940 510 215,90 0,927 44 168
1
63 R 2 50 11 16 738 940 511 301,71 1,347 48 179

COOL-FIT 2.0/4.0 Raccordo di passaggio PE/ottone
con filetto femmina Rp

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico, con estremità libera
• Ottone CuZn40Pb2 con filetto femmina
• Guarnizione: O-ring EPDM

d Tipo di pollici DN SDR PN Codice EUR Peso L L1 z
(mm) filettatura (inch) (mm) (bar) (kg) (mm) (mm) (mm)
32 Rp 1 ∕2 25 11 16 738 950 008 47,66 0,192 132 36 118
32 Rp 3 ∕4 25 11 16 738 950 018 49,90 0,219 132 36 116
32 Rp 1 25 11 16 738 950 028 52,17 0,246 132 36 115
40 Rp 1 ∕4 32 11 16 738 950 019 92,70 0,641 157 40 141
1
50 Rp 1 ∕2 40 11 16 738 950 010 123,46 0,684 150 44 128
1
63 Rp 2 50 11 16 738 950 011 167,51 1,209 164 48 140
