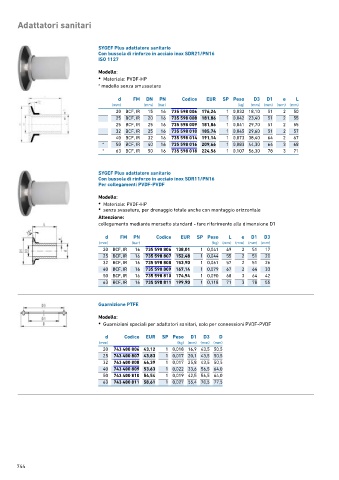

Page 744 - GEORGFISCHER - LISTINO 876 - FIDRA

Adattatori sanitari

SYGEF Plus adattatore sanitario
Con bussola di rinforzo in acciaio inox SDR21/PN16
ISO 1127

Modello:
• Materiale: PVDF-HP

* modello senza smussatura

d FM DN PN Codice EUR SP Peso D3 D1 e L
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 BCF, IR 15 16 735 598 006 176,24 1 0,032 18,10 51 2 50
25 BCF, IR 20 16 735 598 008 181,86 1 0,042 23,40 51 2 55
25 BCF, IR 25 16 735 598 009 181,86 1 0,041 29,70 51 2 55
32 BCF, IR 25 16 735 598 010 185,74 1 0,045 29,60 51 2 57
40 BCF, IR 32 16 735 598 014 191,14 1 0,073 38,40 64 2 67
* 50 BCF, IR 40 16 735 598 016 209,66 1 0,083 44,30 64 3 68
* 63 BCF, IR 50 16 735 598 018 224,56 1 0,107 56,30 78 3 71

SYGEF Plus adattatore sanitario
Con bussola di rinforzo in acciaio inox SDR11/PN16
Per collegamenti PVDF-PVDF
Modello:
• Materiale: PVDF-HP
• senza svasatura, per drenaggio totale anche con montaggio orizzontale

Attenzione:
collegamento mediante morsetto standard - fare riferimento alla dimensione D1

d FM PN Codice EUR SP Peso L e D1 D3
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 BCF, IR 16 735 598 806 138,01 1 0,041 49 2 51 17
25 BCF, IR 16 735 598 807 152,48 1 0,044 55 2 51 20
32 BCF, IR 16 735 598 808 153,90 1 0,061 57 2 51 26
40 BCF, IR 16 735 598 809 167,14 1 0,079 67 2 64 33
50 BCF, IR 16 735 598 810 174,94 1 0,090 68 3 64 42
63 BCF, IR 16 735 598 811 199,90 1 0,118 71 3 78 55

Guarnizione PTFE

Modello:
• Guarnizioni speciali per adattatori sanitari, solo per connessioni PVDF-PVDF

d Codice EUR SP Peso D1 D3 D
(mm) (kg) (mm) (mm) (mm)
20 743 400 806 43,12 1 0,018 16,9 43,5 50,5
25 743 400 807 43,83 1 0,017 20,1 43,5 50,5
32 743 400 808 44,39 1 0,017 25,8 43,5 50,5
40 743 400 809 53,63 1 0,022 33,6 56,5 64,0
50 743 400 810 54,54 1 0,019 42,5 56,5 64,0
63 743 400 811 58,61 1 0,027 55,4 70,5 77,5

744
