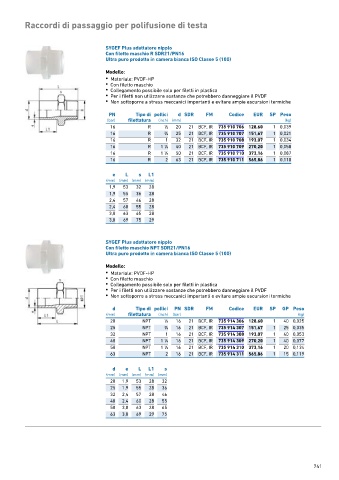

Page 741 - GEORGFISCHER - LISTINO 876 - FIDRA

Raccordi di passaggio per polifusione di testa

SYGEF Plus adattatore nipplo
Con filetto maschio R SDR21/PN16
Ultra puro prodotto in camera bianca ISO Classe 5 (100)

Modello:
• Materiale: PVDF-HP
• Con filetto maschio
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVDF
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche

PN Tipo di pollici d SDR FM Codice EUR SP Peso
(bar) filettatura (inch) (mm) (kg)
16 R 1 ∕2 20 21 BCF, IR 735 910 706 128,60 1 0,039
16 R 3 ∕4 25 21 BCF, IR 735 910 707 151,67 1 0,021
16 R 1 32 21 BCF, IR 735 910 708 193,07 1 0,034
16 R 1 ∕4 40 21 BCF, IR 735 910 709 270,20 1 0,058
1
16 R 1 ∕2 50 21 BCF, IR 735 910 710 373,16 1 0,087
1
16 R 2 63 21 BCF, IR 735 910 711 565,86 1 0,118
e L s L1
(mm) (mm) (mm) (mm)
1,9 53 32 28
1,9 55 36 28
2,4 57 46 28
2,4 60 55 28
3,0 63 65 28
3,0 69 75 29

SYGEF Plus adattatore nipplo
Con filetto maschio NPT SDR21/PN16
Ultra puro prodotto in camera bianca ISO Classe 5 (100)

Modello:
• Materiale: PVDF-HP
• Con filetto maschio
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVDF
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche

d Tipo di pollici PN SDR FM Codice EUR SP GP Peso
(mm) filettatura (inch) (bar) (kg)
20 NPT 1 ∕2 16 21 BCF, IR 735 914 306 128,60 1 40 0,025
25 NPT 3 ∕4 16 21 BCF, IR 735 914 307 151,67 1 25 0,035
32 NPT 1 16 21 BCF, IR 735 914 308 193,07 1 40 0,053
40 NPT 1 ∕4 16 21 BCF, IR 735 914 309 270,20 1 40 0,077
1
50 NPT 1 ∕2 16 21 BCF, IR 735 914 310 373,16 1 20 0,134
1
63 NPT 2 16 21 BCF, IR 735 914 311 565,86 1 15 0,119
d e L L1 s
(mm) (mm) (mm) (mm) (mm)
20 1,9 53 28 32
25 1,9 55 28 36
32 2,4 57 28 46
40 2,4 60 28 55
50 3,0 63 28 65
63 3,0 69 29 75
