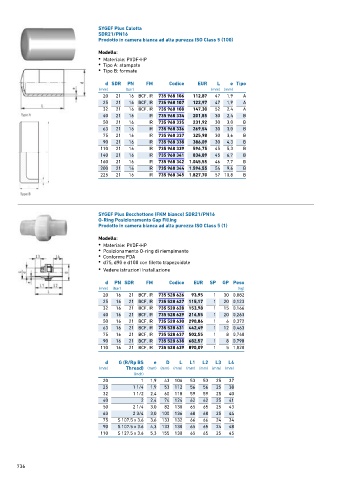

Page 736 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Plus Calotta
SDR21/PN16
Prodotto in camera bianca ad alta purezza ISO Class 5 (100)

Modello:
• Materiale: PVDF-HP
• Tipo A: stampate
• Tipo B: formate

d SDR PN FM Codice EUR L e Tipo
(mm) (bar) (mm) (mm)
20 21 16 BCF, IR 735 968 106 112,87 47 1,9 A
25 21 16 BCF, IR 735 968 107 122,97 47 1,9 A
32 21 16 BCF, IR 735 968 108 147,30 52 2,4 A
40 21 16 IR 735 968 334 201,85 30 2,4 B
50 21 16 IR 735 968 335 231,92 30 3,0 B
63 21 16 IR 735 968 336 269,54 30 3,0 B
75 21 16 IR 735 968 337 325,98 30 3,6 B
90 21 16 IR 735 968 338 386,09 30 4,3 B
110 21 16 IR 735 968 339 596,75 45 5,3 B
140 21 16 IR 735 968 341 834,89 45 6,7 B
160 21 16 IR 735 968 342 1.045,55 46 7,7 B
200 21 16 IR 735 968 344 1.594,55 54 9,6 B
225 21 16 IR 735 968 345 1.827,70 57 10,8 B

SYGEF Plus Bocchettone (FKM bianco) SDR21/PN16
O-Ring Posizionamento Gap Filling
Prodotto in camera bianca ad alta purezza ISO Class 5 (1)

Modello:
• Materiale: PVDF-HP
• Posizionamento O-ring di riempimento
• Conforme FDA
• d75, d90 e d100 con filetto trapezoidale

• Vedere istruzioni installazione

d PN SDR FM Codice EUR SP GP Peso
(mm) (bar) (kg)
20 16 21 BCF, IR 735 528 626 93,95 1 30 0,082
25 16 21 BCF, IR 735 528 627 115,17 1 20 0,123
32 16 21 BCF, IR 735 528 628 153,98 1 15 0,166
40 16 21 BCF, IR 735 528 629 216,55 1 20 0,263
50 16 21 BCF, IR 735 528 630 290,86 1 6 0,372
63 16 21 BCF, IR 735 528 631 442,49 1 12 0,463
75 16 21 BCF, IR 735 528 637 502,55 1 8 0,740
90 16 21 BCF, IR 735 528 638 682,57 1 8 0,798
110 16 21 BCF, IR 735 528 639 890,09 1 5 1,020

d G (R/Rp BS e D L L1 L2 L3 L4
(mm) Thread) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(inch)
20 1 1,9 43 106 53 53 25 37
25 1 1/4 1,9 53 112 56 56 25 38
32 1 1/2 2,4 60 118 59 59 25 40
40 2 2,4 74 124 62 62 25 41
50 2 1/4 3,0 82 130 65 65 25 43
63 2 3/4 3,0 100 136 68 68 25 44
75 S 107.5 x 3.6 3,6 133 132 66 66 24 34
90 S 107.5 x 3.6 4,3 133 130 65 65 24 48
110 S 127.5 x 3.6 5,3 155 130 65 65 25 45

736
