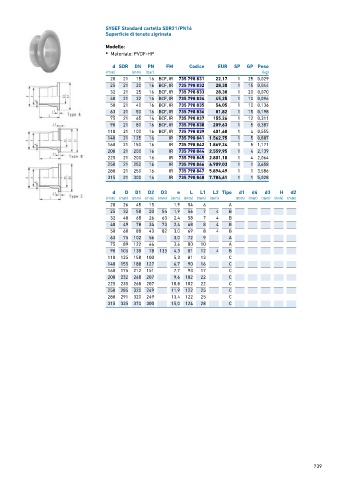

P. 739
SYGEF Standard cartella SDR21/PN16
Superficie di tenuta zigrinata
Modello:
• Materiale: PVDF-HP
d SDR DN PN FM Codice EUR SP GP Peso
(mm) (mm) (bar) (kg)
20 21 15 16 BCF, IR 735 798 831 22,17 1 25 0,029
25 21 20 16 BCF, IR 735 798 832 28,38 1 15 0,044
32 21 25 16 BCF, IR 735 798 833 28,38 1 20 0,070
40 21 32 16 BCF, IR 735 798 834 45,25 1 10 0,096
50 21 40 16 BCF, IR 735 798 835 54,05 1 10 0,136
63 21 50 16 BCF, IR 735 798 836 81,82 1 15 0,198
75 21 65 16 BCF, IR 735 798 837 155,26 1 12 0,311
90 21 80 16 BCF, IR 735 798 838 209,63 1 5 0,387
110 21 100 16 BCF, IR 735 798 839 401,60 1 4 0,555
140 21 125 16 IR 735 798 841 1.562,75 1 5 0,887
160 21 150 16 IR 735 798 842 1.869,24 1 5 1,171
200 21 200 16 IR 735 798 844 2.559,95 1 4 2,139
225 21 200 16 IR 735 798 845 2.801,10 1 4 2,064
250 21 250 16 IR 735 798 846 4.909,03 1 1 3,658
280 21 250 16 IR 735 798 847 5.894,49 1 1 3,586
315 21 300 16 IR 735 798 848 7.784,61 1 1 5,028
d D D1 D2 D3 e L L1 L2 Tipo d1 d4 d3 H d2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 26 45 15 1,9 54 6 A
25 32 58 20 54 1,9 56 7 4 B
32 40 68 26 63 2,4 58 7 4 B
40 49 78 34 73 2,4 68 8 4 B
50 60 88 43 82 3,0 69 8 4 B
63 75 102 56 3,0 72 9 A
75 89 122 66 3,6 80 10 A
90 105 138 78 133 4,3 81 12 4 B
110 125 158 100 5,3 81 13 C
140 155 188 127 6,7 90 16 C
160 175 212 151 7,7 93 17 C
200 232 268 207 9,6 102 22 C
225 235 268 207 10,8 102 22 C
250 285 320 249 11,9 122 25 C
280 291 320 249 13,4 122 25 C
315 335 370 300 15,0 124 28 C
739
