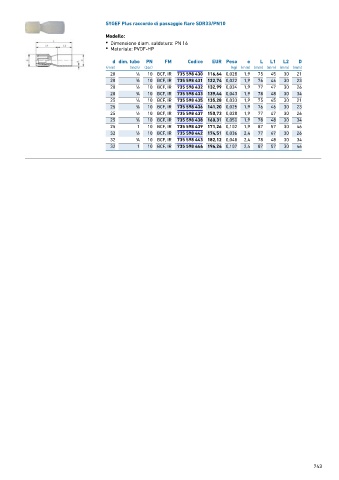

Page 743 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Plus raccordo di passaggio flare SDR33/PN10

Modello:
• Dimensione diam. saldatura: PN 16
• Materiale: PVDF-HP

d dim. tubo PN FM Codice EUR Peso e L L1 L2 D
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 1 ∕4 10 BCF, IR 735 598 430 116,64 0,028 1,9 75 45 30 21
20 3 ∕8 10 BCF, IR 735 598 431 122,74 0,022 1,9 76 46 30 23
20 1 ∕2 10 BCF, IR 735 598 432 132,99 0,034 1,9 77 47 30 26
20 3 ∕4 10 BCF, IR 735 598 433 139,44 0,043 1,9 78 48 30 34
25 1 ∕4 10 BCF, IR 735 598 435 135,28 0,033 1,9 75 45 30 21
25 3 ∕8 10 BCF, IR 735 598 436 141,20 0,025 1,9 76 46 30 23
25 1 ∕2 10 BCF, IR 735 598 437 150,73 0,028 1,9 77 47 30 26
25 3 ∕4 10 BCF, IR 735 598 438 160,31 0,050 1,9 78 48 30 34
25 1 10 BCF, IR 735 598 439 171,26 0,102 1,9 87 57 30 46
32 1 ∕2 10 BCF, IR 735 598 442 174,51 0,036 2,4 77 47 30 26
32 3 ∕4 10 BCF, IR 735 598 443 182,12 0,048 2,4 78 48 30 34
32 1 10 BCF, IR 735 598 444 194,24 0,107 2,4 87 57 30 46

743
