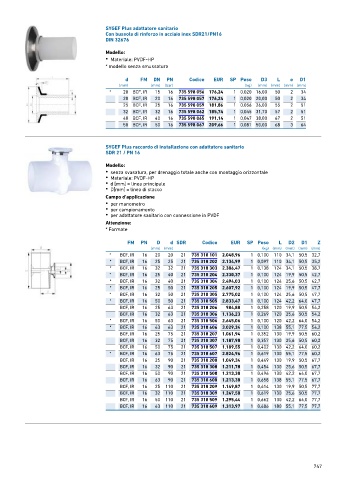

P. 747
SYGEF Plus adattatore sanitario
Con bussola di rinforzo in acciaio inox SDR21/PN16
DIN 32676
Modello:
• Materiale: PVDF-HP
* modello senza smussatura
d FM DN PN Codice EUR SP Peso D3 L e D1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
* 20 BCF, IR 15 16 735 598 056 176,24 1 0,020 16,00 50 2 34
20 BCF, IR 20 16 735 598 057 176,24 1 0,020 20,00 50 2 34
25 BCF, IR 25 16 735 598 059 181,86 1 0,056 26,00 55 2 51
32 BCF, IR 32 16 735 598 062 185,74 1 0,045 31,70 57 2 51
40 BCF, IR 40 16 735 598 065 191,14 1 0,047 38,00 67 2 51
50 BCF, IR 50 16 735 598 067 209,66 1 0,081 50,00 68 3 64
SYGEF Plus raccordo di installazione con adattatore sanitario
SDR 21 / PN 16
Modello:
• senza svasatura, per drenaggio totale anche con montaggio orizzontale
• Materiale: PVDF-HP
• d [mm] = linea principale
• D[mm] = linea di stacco
Campo d'applicazione
• per manometro
• per campionamento
• per adattatore sanitario con connessione in PVDF
Attenzione:
* Formate
FM PN D d SDR Codice EUR SP Peso L D2 D1 Z
(mm) (mm) (kg) (mm) (mm) (mm) (mm)
* BCF, IR 16 20 20 21 735 318 101 2.048,96 1 0,100 110 34,1 50,5 32,7
* BCF, IR 16 25 25 21 735 318 202 2.134,99 1 0,097 110 34,1 50,5 35,2
* BCF, IR 16 32 32 21 735 318 303 2.386,47 1 0,138 124 34,1 50,5 38,7
* BCF, IR 16 25 40 21 735 318 204 2.330,37 1 0,100 124 19,9 50,5 42,7
* BCF, IR 16 32 40 21 735 318 304 2.494,03 1 0,100 124 25,6 50,5 42,7
* BCF, IR 16 25 50 21 735 318 205 2.607,92 1 0,100 124 19,9 50,5 47,7
* BCF, IR 16 32 50 21 735 318 305 2.775,02 1 0,100 124 25,6 50,5 47,7
* BCF, IR 16 50 50 21 735 318 505 2.833,47 1 0,100 124 42,2 64,0 47,7
BCF, IR 16 25 63 21 735 318 206 984,88 1 0,258 120 19,9 50,5 54,2
BCF, IR 16 32 63 21 735 318 306 1.136,23 1 0,269 120 25,6 50,5 54,2
* BCF, IR 16 50 63 21 735 318 506 2.645,06 1 0,100 120 42,2 64,0 54,2
* BCF, IR 16 63 63 21 735 318 606 3.029,34 1 0,100 138 55,1 77,5 54,2
BCF, IR 16 25 75 21 735 318 207 1.061,94 1 0,352 130 19,9 50,5 60,2
BCF, IR 16 32 75 21 735 318 307 1.187,98 1 0,357 130 25,6 50,5 60,2
BCF, IR 16 50 75 21 735 318 507 1.189,55 1 0,402 130 42,2 64,0 60,2
* BCF, IR 16 63 75 21 735 318 607 2.824,96 1 0,619 130 55,1 77,5 60,2
BCF, IR 16 25 90 21 735 318 208 1.049,34 1 0,449 130 19,9 50,5 67,7
BCF, IR 16 32 90 21 735 318 308 1.211,78 1 0,454 130 25,6 50,5 67,7
BCF, IR 16 50 90 21 735 318 508 1.213,38 1 0,496 130 42,2 64,0 67,7
BCF, IR 16 63 90 21 735 318 608 1.213,38 1 0,658 138 55,1 77,5 67,7
BCF, IR 16 25 110 21 735 318 209 1.149,87 1 0,614 130 19,9 50,5 77,7
BCF, IR 16 32 110 21 735 318 309 1.247,58 1 0,619 130 25,6 50,5 77,7
BCF, IR 16 50 110 21 735 318 509 1.295,44 1 0,662 130 42,2 64,0 77,7
BCF, IR 16 63 110 21 735 318 609 1.313,97 1 0,686 180 55,1 77,5 77,7
747
