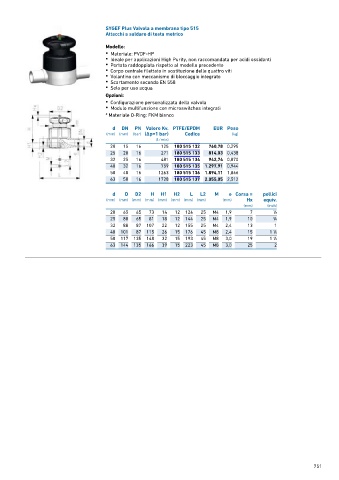

Page 751 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Plus Valvola a membrana tipo 515
Attacchi a saldare di testa metrico

Modello:
• Materiale: PVDF-HP
• Ideale per applicazioni High Purity, non raccomandata per acidi ossidanti
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Scartamento secondo EN 558
• Solo per uso acqua

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM bianco

d DN PN Valore Kv. PTFE/EPDM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 16 125 180 515 132 760,78 0,295
25 20 16 271 180 515 133 814,03 0,438
32 25 16 481 180 515 134 942,74 0,870
40 32 16 759 180 515 135 1.297,91 0,944
50 40 16 1263 180 515 136 1.894,11 1,846
63 50 16 1728 180 515 137 2.055,05 2,512

d D D2 H H1 H2 L L2 M e Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 73 14 12 124 25 M4 1,9 7 1 ∕2
25 80 65 81 18 12 144 25 M4 1,9 10 3 ∕4
32 88 87 107 22 12 155 25 M4 2,4 13 1
40 101 87 115 26 15 176 45 M8 2,4 15 1 ∕4
1
50 117 135 148 32 15 193 45 M8 3,0 19 1 ∕2
1
63 144 135 166 39 15 223 45 M8 3,0 25 2
