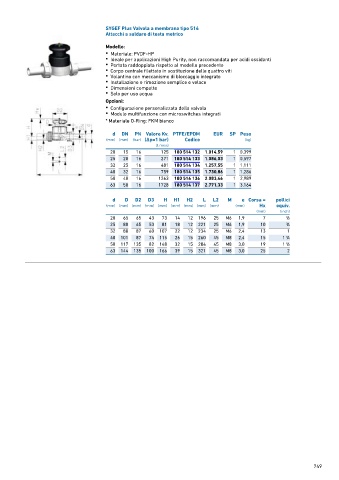

Page 749 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Plus Valvola a membrana tipo 514
Attacchi a saldare di testa metrico

Modello:
• Materiale: PVDF-HP
• Ideale per applicazioni High Purity, non raccomandata per acidi ossidanti
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte
• Solo per uso acqua

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM bianco

d DN PN Valore Kv. PTFE/EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 16 125 180 514 132 1.014,59 1 0,399
25 20 16 271 180 514 133 1.086,03 1 0,597
32 25 16 481 180 514 134 1.257,55 1 1,111
40 32 16 759 180 514 135 1.730,86 1 1,286
50 40 16 1263 180 514 136 2.083,46 1 2,989
63 50 16 1728 180 514 137 2.771,33 1 3,164

d D D2 D3 H H1 H2 L L2 M e Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 43 73 14 12 196 25 M6 1,9 7 1 ∕2
25 80 65 53 81 18 12 221 25 M6 1,9 10 3 ∕4
32 88 87 60 107 22 12 234 25 M6 2,4 13 1
40 101 87 74 115 26 15 260 45 M8 2,4 15 1 ∕4
1
50 117 135 82 148 32 15 284 45 M8 3,0 19 1 ∕2
1
63 144 135 100 166 39 15 321 45 M8 3,0 25 2

749
