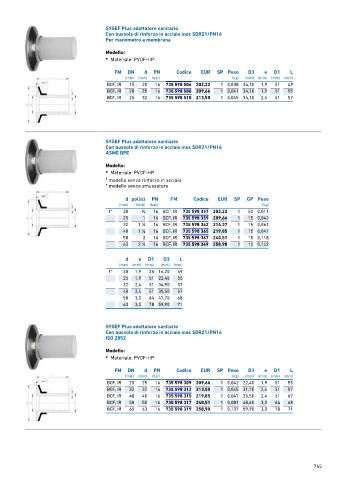

Page 745 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Plus adattatore sanitario
Con bussola di rinforzo in acciaio inox SDR21/PN16
Per manometro a membrana

Modello:
• Materiale: PVDF-HP

FM DN d PN Codice EUR SP Peso D3 e D1 L
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
BCF, IR 15 20 16 735 598 506 202,22 1 0,038 34,10 1,9 51 49
BCF, IR 20 25 16 735 598 508 209,66 1 0,041 34,10 1,9 51 55
BCF, IR 25 32 16 735 598 510 213,50 1 0,045 34,10 2,4 51 57

SYGEF Plus adattatore sanitario
Con bussola di rinforzo in acciaio inox SDR21/PN16
ASME BPE

Modello:
• Materiale: PVDF-HP

1 modello senza rinforzo in acciaio
* modello senza smussatura

d pollici PN FM Codice EUR SP GP Peso
(mm) (inch) (bar) (kg)
1* 20 3 ∕4 16 BCF, IR 735 598 357 202,22 1 50 0,011
25 1 16 BCF, IR 735 598 359 209,66 1 15 0,042
32 1 ∕2 16 BCF, IR 735 598 362 214,37 1 15 0,061
1
40 1 ∕2 16 BCF, IR 735 598 365 219,85 1 15 0,047
1
50 2 16 BCF, IR 735 598 367 240,51 1 15 0,118
63 2 ∕2 16 BCF, IR 735 598 369 258,90 1 10 0,142
1
d e D1 D3 L
(mm) (mm) (mm) (mm) (mm)
1* 20 1,9 25 16,20 49
25 1,9 51 22,40 55
32 2,4 51 34,90 57
40 2,4 51 35,50 57
50 3,0 64 47,70 68
63 3,0 78 59,90 71

SYGEF Plus adattatore sanitario
Con bussola di rinforzo in acciaio inox SDR21/PN16
ISO 2852

Modello:
• Materiale: PVDF-HP

FM DN d PN Codice EUR SP Peso D3 e D1 L
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
BCF, IR 25 25 16 735 598 309 209,66 1 0,042 22,40 1,9 51 55
BCF, IR 32 32 16 735 598 312 213,50 1 0,045 31,70 2,4 51 57
BCF, IR 40 40 16 735 598 315 219,85 1 0,047 35,50 2,4 51 67
BCF, IR 50 50 16 735 598 317 240,51 1 0,081 48,60 3,0 64 68
BCF, IR 65 63 16 735 598 319 258,90 1 0,107 59,90 3,0 78 71

745
