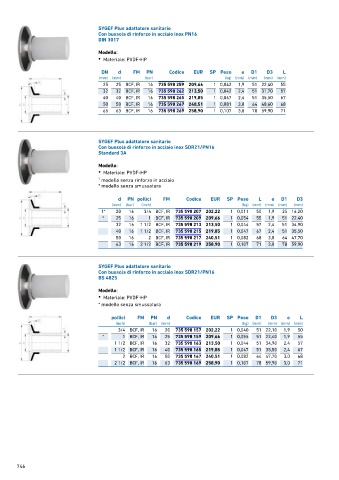

Page 746 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Plus adattatore sanitario
Con bussola di rinforzo in acciaio inox PN16
DIN 3017

Modello:
• Materiale: PVDF-HP

DN d FM PN Codice EUR SP Peso e D1 D3 L
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
25 25 BCF, IR 16 735 598 259 209,66 1 0,042 1,9 51 22,40 55
32 32 BCF, IR 16 735 598 262 213,50 1 0,042 2,4 51 31,70 57
40 40 BCF, IR 16 735 598 265 219,85 1 0,047 2,4 51 35,50 67
50 50 BCF, IR 16 735 598 267 240,51 1 0,081 3,0 64 48,60 68
65 63 BCF, IR 16 735 598 269 258,90 1 0,107 3,0 78 59,90 71

SYGEF Plus adattatore sanitario
Con bussola di rinforzo in acciaio inox SDR21/PN16
Standard 3A

Modello:
• Materiale: PVDF-HP

1 modello senza rinforzo in acciaio
* modello senza smussatura

d PN pollici FM Codice EUR SP Peso L e D1 D3
(mm) (bar) (inch) (kg) (mm) (mm) (mm) (mm)
1* 20 16 3/4 BCF, IR 735 598 207 202,22 1 0,011 50 1,9 25 16,20
* 25 16 1 BCF, IR 735 598 209 209,66 1 0,054 55 1,9 51 22,40
32 16 1 1/2 BCF, IR 735 598 213 213,50 1 0,044 57 2,4 51 34,90
40 16 1 1/2 BCF, IR 735 598 215 219,85 1 0,047 67 2,4 51 35,50
50 16 2 BCF, IR 735 598 217 240,51 1 0,082 68 3,0 64 47,70
63 16 2 1/2 BCF, IR 735 598 219 258,90 1 0,107 71 3,0 78 59,90

SYGEF Plus adattatore sanitario
Con bussola di rinforzo in acciaio inox SDR21/PN16
BS 4825

Modello:
• Materiale: PVDF-HP

* modello senza smussatura

pollici FM PN d Codice EUR SP Peso D1 D3 e L
(inch) (bar) (mm) (kg) (mm) (mm) (mm) (mm)
3/4 BCF, IR 16 20 735 598 157 202,22 1 0,040 51 22,10 1,9 50
* 1 BCF, IR 16 25 735 598 159 209,66 1 0,055 51 22,40 1,9 55
1 1/2 BCF, IR 16 32 735 598 163 213,50 1 0,044 51 34,90 2,4 57
1 1/2 BCF, IR 16 40 735 598 165 219,85 1 0,047 51 35,50 2,4 67
2 BCF, IR 16 50 735 598 167 240,51 1 0,082 64 47,70 3,0 68
2 1/2 BCF, IR 16 63 735 598 169 258,90 1 0,107 78 59,90 3,0 71

746
