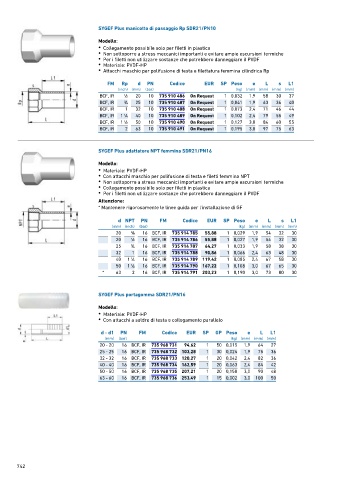

Page 742 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Plus manicotto di passaggio Rp SDR21/PN10
Modello:
• Collegamento possibile solo per filetti in plastica
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVDF
• Materiale: PVDF-HP
• Attacchi maschio per polifusione di testa e filettatura femmina cilindrica Rp

FM Rp d PN Codice EUR SP Peso e L s L1
(inch) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
BCF, IR 1 ∕2 20 10 735 910 486 On Request 1 0,032 1,9 58 30 37
BCF, IR 3 ∕4 25 10 735 910 487 On Request 1 0,041 1,9 63 36 40
BCF, IR 1 32 10 735 910 488 On Request 1 0,073 2,4 71 46 44
BCF, IR 1 ∕4 40 10 735 910 489 On Request 1 0,102 2,4 79 55 49
1
BCF, IR 1 ∕2 50 10 735 910 490 On Request 1 0,127 3,0 84 60 55
1
BCF, IR 2 63 10 735 910 491 On Request 1 0,195 3,0 97 75 63

SYGEF Plus adattatore NPT femmina SDR21/PN16

Modello:
• Materiale: PVDF-HP
• Con attacchi maschio per polifusione di testa e filetti femmina NPT
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVDF

Attenzione:
* Mantenere rigorosamente le linee guida per l'installazione di GF

d NPT PN FM Codice EUR SP Peso e L s L1
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm)
20 3 ∕8 16 BCF, IR 735 914 785 55,88 1 0,029 1,9 54 32 30
20 1 ∕2 16 BCF, IR 735 914 786 55,88 1 0,027 1,9 54 32 30
25 3 ∕4 16 BCF, IR 735 914 787 64,27 1 0,033 1,9 58 38 30
32 1 16 BCF, IR 735 914 788 90,86 1 0,066 2,4 63 48 30
40 1 ∕4 16 BCF, IR 735 914 789 119,42 1 0,085 2,4 67 58 30
1
50 1 ∕2 16 BCF, IR 735 914 790 167,22 1 0,108 3,0 67 65 30
1
* 63 2 16 BCF, IR 735 914 791 203,23 1 0,190 3,0 73 80 30

SYGEF Plus portagomma SDR21/PN16

Modello:
• Materiale: PVDF-HP
• Con attacchi a saldre di testa e collegamento parallelo

d - d1 PN FM Codice EUR SP GP Peso e L L1
(mm) (bar) (kg) (mm) (mm) (mm)
20 ‐ 20 16 BCF, IR 735 968 731 94,62 1 50 0,015 1,9 64 27
25 ‐ 25 16 BCF, IR 735 968 732 103,28 1 30 0,024 1,9 75 36
32 ‐ 32 16 BCF, IR 735 968 733 120,27 1 20 0,042 2,4 82 36
40 ‐ 40 16 BCF, IR 735 968 734 162,59 1 20 0,063 2,4 84 42
50 ‐ 50 16 BCF, IR 735 968 735 207,21 1 20 0,150 3,0 90 48
63 ‐ 60 16 BCF, IR 735 968 736 253,49 1 15 0,002 3,0 100 50
