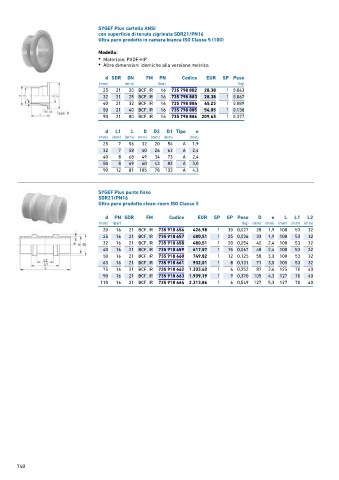

SYGEF Plus cartella ANSI
con superficie di tenuta zigrinata SDR21/PN16
Ultra puro prodotto in camera bianca ISO Classe 5 (100)

Modello:
• Materiale: PVDF-HP
• Altre dimensioni identiche alla versione metrica

d SDR DN FM PN Codice EUR SP Peso
(mm) (mm) (bar) (kg)
25 21 20 BCF, IR 16 735 798 882 28,38 1 0,043
32 21 25 BCF, IR 16 735 798 883 28,38 1 0,067
40 21 32 BCF, IR 16 735 798 884 45,25 1 0,089
50 21 40 BCF, IR 16 735 798 885 54,05 1 0,130
90 21 80 BCF, IR 16 735 798 886 209,63 1 0,377

d L1 L D D2 D1 Tipo e
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
25 7 56 32 20 54 A 1,9
32 7 58 40 26 63 A 2,4
40 8 68 49 34 73 A 2,4
50 8 69 60 43 82 A 3,0
90 12 81 105 78 133 A 4,3

SYGEF Plus punto fisso
SDR21/PN16
Ultra puro prodotto clean-room ISO Classe 5

d PN SDR FM Codice EUR SP GP Peso D e L L1 L2
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 16 21 BCF, IR 735 918 656 426,98 1 30 0,027 28 1,9 100 53 32
25 16 21 BCF, IR 735 918 657 480,51 1 25 0,036 33 1,9 100 53 32
32 16 21 BCF, IR 735 918 658 480,51 1 20 0,054 40 2,4 100 53 32
40 16 21 BCF, IR 735 918 659 617,57 1 15 0,067 48 2,4 100 53 32
50 16 21 BCF, IR 735 918 660 749,82 1 12 0,125 58 3,0 100 53 32
63 16 21 BCF, IR 735 918 661 932,01 1 8 0,131 71 3,0 105 53 32
75 16 21 BCF, IR 735 918 662 1.333,62 1 6 0,252 87 3,6 125 70 40
90 16 21 BCF, IR 735 918 663 1.939,19 1 9 0,370 105 4,3 127 70 40
110 16 21 BCF, IR 735 918 664 2.313,86 1 6 0,549 127 5,3 127 70 40
