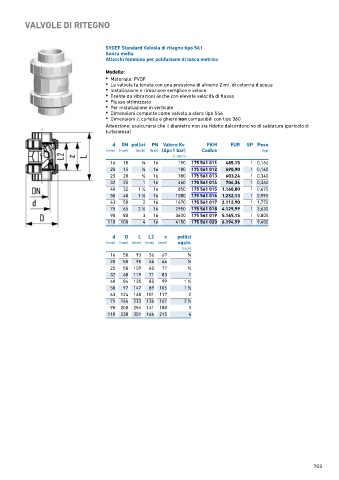

Page 703 - GEORGFISCHER - LISTINO 876 - FIDRA

VALVOLE DI RITEGNO

SYGEF Standard Valvola di ritegno tipo 561
Senza molla
Attacchi femmina per polifusione di tasca metrico

Modello:
• Materiale: PVDF
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

Attenzione: assicurarsi che il diametro non sia ridotto dalcordoncino di saldatura (pericolo di
turbolenza)

d DN pollici PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 16 190 175 561 011 485,15 1 0,160
20 15 1 ∕2 16 180 175 561 012 490,90 1 0,160
25 20 3 ∕4 16 380 175 561 013 603,24 1 0,340
32 25 1 16 460 175 561 014 704,34 1 0,360
40 32 1 ∕4 16 850 175 561 015 1.160,80 1 0,670
1
50 40 1 ∕2 16 1080 175 561 016 1.252,13 1 0,990
1
63 50 2 16 1670 175 561 017 2.112,90 1 1,770
75 65 2 ∕2 16 2950 175 561 018 4.129,99 1 3,630
1
90 80 3 16 3600 175 561 019 5.165,15 1 5,800
110 100 4 16 4150 175 561 020 6.194,99 1 9,450
d D L L2 z pollici
(mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 93 56 67 3 ∕8
20 50 95 56 66 1 ∕2
25 58 109 65 77 3 ∕4
32 68 119 71 83 1
40 84 135 85 99 1 ∕4
1
50 97 147 89 105 1 ∕2
1
63 124 168 101 117 2
75 166 233 136 167 2 ∕2
1
90 200 254 141 180 3
110 238 301 164 215 4

703
