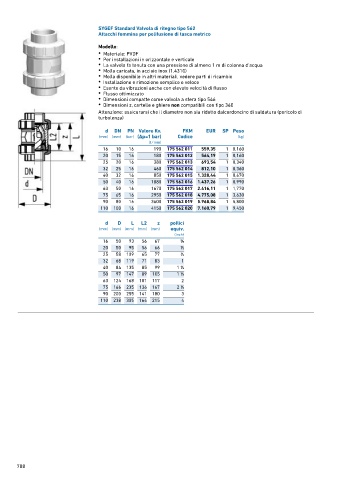

Page 708 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Standard Valvola di ritegno tipo 562
Attacchi femmina per polifusione di tasca metrico

Modello:
• Materiale: PVDF
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

Attenzione: assicurarsi che il diametro non sia ridotto dalcordoncino di saldatura (pericolo di
turbolenza)

d DN PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 16 190 175 562 011 559,35 1 0,160
20 15 16 180 175 562 012 564,19 1 0,160
25 20 16 380 175 562 013 693,54 1 0,340
32 25 16 460 175 562 014 812,10 1 0,360
40 32 16 850 175 562 015 1.328,44 1 0,670
50 40 16 1080 175 562 016 1.437,26 1 0,990
63 50 16 1670 175 562 017 2.416,11 1 1,770
75 65 16 2950 175 562 018 4.775,08 1 3,630
90 80 16 3600 175 562 019 5.968,84 1 5,800
110 100 16 4150 175 562 020 7.160,79 1 9,450

d D L L2 z pollici
(mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 93 56 67 3 ∕8
20 50 95 56 66 1 ∕2
25 58 109 65 77 3 ∕4
32 68 119 71 83 1
40 84 135 85 99 1 ∕4
1
50 97 147 89 105 1 ∕2
1
63 124 168 101 117 2
75 166 235 136 167 2 ∕2
1
90 200 255 141 180 3
110 238 305 164 215 4

708
