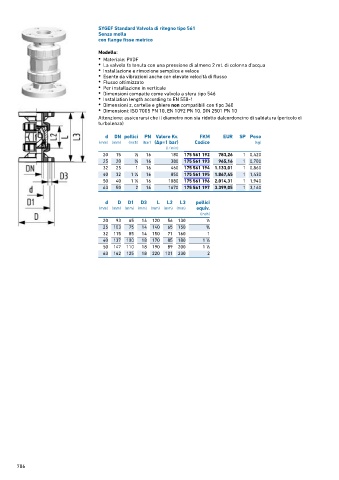

Page 706 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Standard Valvola di ritegno tipo 561
Senza molla
con flange fisse metrico

Modello:
• Materiale: PVDF
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Installation length according to EN 558-1
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

Attenzione: assicurarsi che il diametro non sia ridotto dalcordoncino di saldatura (pericolo di
turbolenza)

d DN pollici PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 16 180 175 561 192 783,26 1 0,420
25 20 3 ∕4 16 380 175 561 193 965,16 1 0,700
32 25 1 16 460 175 561 194 1.133,01 1 0,860
40 32 1 ∕4 16 850 175 561 195 1.867,45 1 1,430
1
50 40 1 ∕2 16 1080 175 561 196 2.014,31 1 1,940
1
63 50 2 16 1670 175 561 197 3.399,05 1 3,160
d D D1 D3 L L2 L3 pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
20 93 65 14 120 56 130 1 ∕2
25 103 75 14 140 65 150 3 ∕4
32 115 85 14 150 71 160 1
40 137 100 18 170 85 180 1 ∕4
1
50 147 110 18 190 89 200 1 ∕2
1
63 162 125 18 220 101 230 2

706
