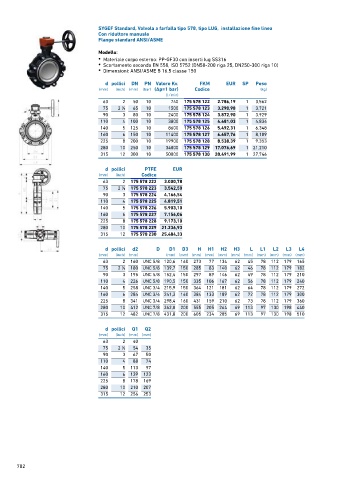

Page 702 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Standard, Valvola a farfalla tipo 578, tipo LUG, installazione fine linea
Con riduttore manuale
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150

d pollici DN PN Valore Kv. FKM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 175 578 122 2.786,19 1 3,562
75 2 ∕2 65 10 1500 175 578 123 3.290,98 1 3,721
1
90 3 80 10 2400 175 578 124 3.872,90 1 3,929
110 4 100 10 3800 175 578 125 4.481,03 1 4,834
140 5 125 10 8600 175 578 126 5.492,31 1 6,348
160 6 150 10 11400 175 578 127 6.657,76 1 8,109
225 8 200 10 19900 175 578 128 8.538,39 1 9,353
280 10 250 10 34000 175 578 129 17.076,69 1 21,210
315 12 300 10 50000 175 578 130 20.491,99 1 27,746

d pollici PTFE EUR
(mm) (inch) Codice
63 2 175 578 222 3.000,78
75 2 ∕2 175 578 223 3.542,50
1
90 3 175 578 224 4.166,54
110 4 175 578 225 4.819,51
140 5 175 578 226 5.903,10
160 6 175 578 227 7.156,06
225 8 175 578 228 9.173,10
280 10 175 578 229 21.236,93
315 12 175 578 230 25.484,33

d pollici d2 D D1 D3 H H1 H2 H3 L L1 L2 L3 L4
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 2 160 UNC 5/8 120,6 160 273 77 134 62 45 78 112 179 165
75 2 ∕2 180 UNC 5/8 139,7 150 285 83 140 62 46 78 112 179 182
1
90 3 195 UNC 5/8 152,4 150 297 89 146 62 49 78 112 179 210
110 4 226 UNC 5/8 190,5 150 335 106 167 62 56 78 112 179 240
140 5 258 UNC 3/4 215,9 150 364 121 181 62 64 78 112 179 272
160 6 284 UNC 3/4 241,3 160 384 133 189 62 72 78 112 179 300
225 8 341 UNC 3/4 298,4 160 431 159 210 62 73 78 112 179 360
280 10 412 UNC 7/8 362,0 200 555 205 264 69 113 97 130 198 440
315 12 482 UNC 7/8 431,8 200 605 234 285 69 113 97 130 198 510

d pollici Q1 Q2
(mm) (inch) (mm) (mm)
63 2 40
75 2 ∕2 54 35
1
90 3 67 50
110 4 88 74
140 5 113 97
160 6 139 123
225 8 178 169
280 10 210 207
315 12 256 253

702
