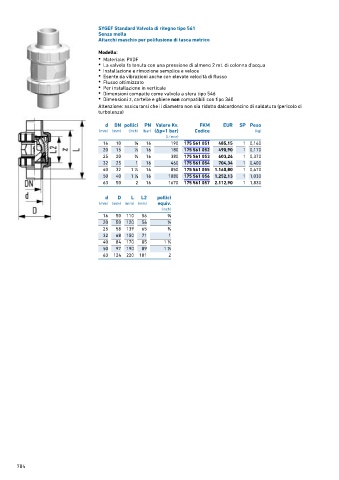

Page 704 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Standard Valvola di ritegno tipo 561
Senza molla
Attacchi maschio per polifusione di tasca metrico

Modello:
• Materiale: PVDF
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

Attenzione: assicurarsi che il diametro non sia ridotto dalcordoncino di saldatura (pericolo di
turbolenza)

d DN pollici PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 16 190 175 561 051 485,15 1 0,160
20 15 1 ∕2 16 180 175 561 052 490,90 1 0,170
25 20 3 ∕4 16 380 175 561 053 603,24 1 0,370
32 25 1 16 460 175 561 054 704,34 1 0,400
40 32 1 ∕4 16 850 175 561 055 1.160,80 1 0,670
1
50 40 1 ∕2 16 1080 175 561 056 1.252,13 1 1,030
1
63 50 2 16 1670 175 561 057 2.112,90 1 1,830

d D L L2 pollici
(mm) (mm) (mm) (mm) equiv.
(inch)
16 50 110 56 3 ∕8
20 50 120 56 1 ∕2
25 58 139 65 3 ∕4
32 68 150 71 1
40 84 170 85 1 ∕4
1
50 97 190 89 1 ∕2
1
63 124 220 101 2

704
