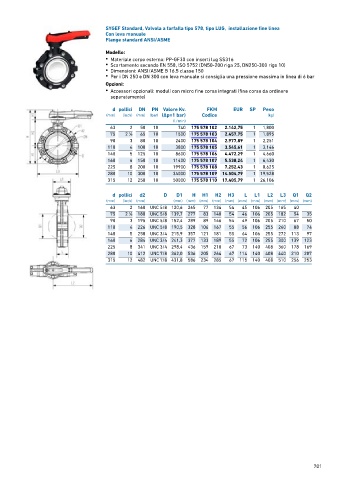

Page 701 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Standard, Valvola a farfalla tipo 578, tipo LUG, installazione fine linea
Con leva manuale
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
d pollici DN PN Valore Kv. FKM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 175 578 102 2.142,75 1 1,800
75 2 ∕2 65 10 1500 175 578 103 2.457,75 1 1,895
1
90 3 80 10 2400 175 578 104 2.977,89 1 2,251
110 4 100 10 3800 175 578 105 3.545,61 1 3,146
140 5 125 10 8600 175 578 106 4.472,29 1 4,660
160 6 150 10 11400 175 578 107 5.538,24 1 6,430
225 8 200 10 19900 175 578 108 7.252,43 1 8,625
280 10 300 10 34000 175 578 109 14.504,79 1 19,528
315 12 250 10 50000 175 578 110 17.405,79 1 26,106

d pollici d2 D D1 H H1 H2 H3 L L1 L2 L3 Q1 Q2
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 2 160 UNC 5/8 120,6 265 77 134 54 45 106 205 165 40
75 2 ∕2 180 UNC 5/8 139,7 277 83 140 54 46 106 205 182 54 35
1
90 3 195 UNC 5/8 152,4 289 89 146 54 49 106 205 210 67 50
110 4 226 UNC 5/8 190,5 328 106 167 55 56 106 255 240 88 74
140 5 258 UNC 3/4 215,9 357 121 181 55 64 106 255 272 113 97
160 6 284 UNC 3/4 241,3 377 133 189 55 72 106 255 300 139 123
225 8 341 UNC 3/4 298,4 436 159 210 67 73 140 408 360 178 169
280 10 412 UNC 7/8 362,0 536 205 264 67 114 140 408 440 210 207
315 12 482 UNC 7/8 431,8 586 234 285 67 115 140 408 510 256 253

701
