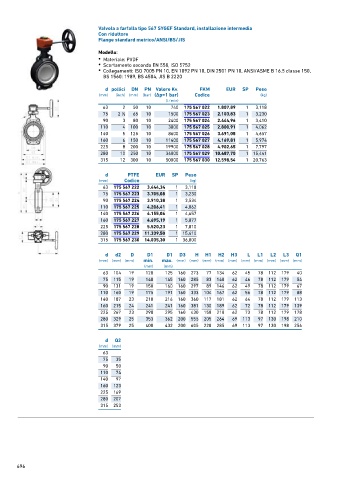

Page 696 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a farfalla tipo 567 SYGEF Standard, installazione intermedia
Con riduttore
Flange standard metrico/ANSI/BS/JIS

Modello:
• Materiale: PVDF
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220

d pollici DN PN Valore Kv. FKM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 175 567 022 1.807,89 1 3,118
75 2 ∕2 65 10 1500 175 567 023 2.103,83 1 3,230
1
90 3 80 10 2400 175 567 024 2.444,96 1 3,410
110 4 100 10 3800 175 567 025 2.800,91 1 4,062
140 5 125 10 8600 175 567 026 3.691,08 1 4,657
160 6 150 10 11400 175 567 027 4.169,81 1 5,974
225 8 200 10 19900 175 567 028 4.902,65 1 7,797
280 10 250 10 34000 175 567 029 10.487,70 1 15,441
315 12 300 10 50000 175 567 030 12.598,54 1 20,763

d PTFE EUR SP Peso
(mm) Codice (kg)
63 175 567 222 3.444,34 1 3,118
75 175 567 223 3.705,08 1 3,230
90 175 567 224 3.910,38 1 3,534
110 175 567 225 4.206,41 1 4,062
140 175 567 226 4.155,06 1 4,657
160 175 567 227 4.695,19 1 5,877
225 175 567 228 5.520,23 1 7,810
280 175 567 229 11.339,50 1 15,410
315 175 567 230 14.035,30 1 36,000

d d2 D D1 D1 D3 H H1 H2 H3 L L1 L2 L3 Q1
(mm) (mm) (mm) min. max. (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(mm) (mm)
63 104 19 120 125 160 273 77 134 62 45 78 112 179 40
75 115 19 140 145 160 285 83 140 62 46 78 112 179 54
90 131 19 150 160 160 297 89 146 62 49 78 112 179 67
110 160 19 175 191 160 333 104 167 62 56 78 112 179 88
140 187 23 210 216 160 360 117 181 62 64 78 112 179 113
160 215 24 241 241 160 381 130 189 62 72 78 112 179 139
225 267 23 290 295 160 430 158 210 62 73 78 112 179 178
280 329 25 353 362 200 555 205 264 69 113 97 130 198 210
315 379 25 400 432 200 605 228 285 69 113 97 130 198 256

d Q2
(mm) (mm)
63
75 35
90 50
110 74
140 97
160 123
225 169
280 207
315 253

696
