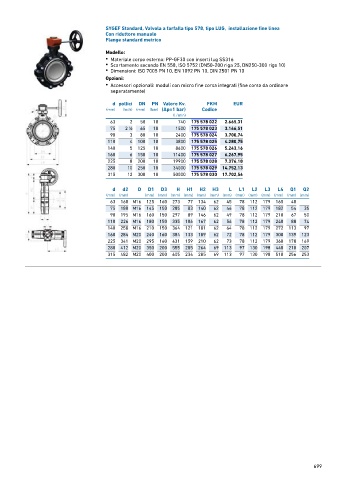

SYGEF Standard, Valvola a farfalla tipo 578, tipo LUG, installazione fine linea
Con riduttore manuale
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
d pollici DN PN Valore Kv. FKM EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice
(l ⁄ min)
63 2 50 10 740 175 578 022 2.665,31
75 2 ∕2 65 10 1500 175 578 023 3.146,51
1
90 3 80 10 2400 175 578 024 3.700,74
110 4 100 10 3800 175 578 025 4.280,75
140 5 125 10 8600 175 578 026 5.243,16
160 6 150 10 11400 175 578 027 6.267,95
225 8 200 10 19900 175 578 028 7.376,10
280 10 250 10 34000 175 578 029 14.752,13
315 12 300 10 50000 175 578 030 17.702,56

d d2 D D1 D3 H H1 H2 H3 L L1 L2 L3 L4 Q1 Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 160 M16 125 160 273 77 134 62 45 78 112 179 165 40
75 180 M16 145 150 285 83 140 62 46 78 112 179 182 54 35
90 195 M16 160 150 297 89 146 62 49 78 112 179 210 67 50
110 226 M16 180 150 335 106 167 62 56 78 112 179 240 88 74
140 258 M16 210 150 364 121 181 62 64 78 112 179 272 113 97
160 284 M20 240 160 384 133 189 62 72 78 112 179 300 139 123
225 341 M20 295 160 431 159 210 62 73 78 112 179 360 178 169
280 412 M20 350 200 555 205 264 69 113 97 130 198 440 210 207
315 482 M20 400 200 605 234 285 69 113 97 130 198 510 256 253
