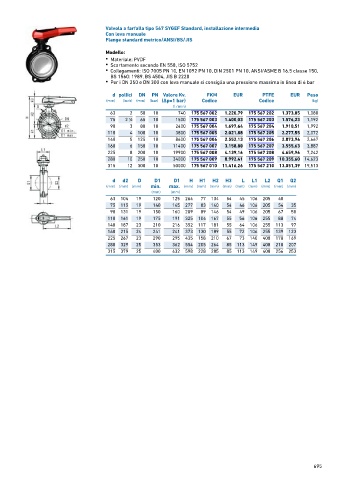

Page 695 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a farfalla tipo 567 SYGEF Standard, installazione intermedia
Con leva manuale
Flange standard metrico/ANSI/BS/JIS

Modello:
• Materiale: PVDF
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar

d pollici DN PN Valore Kv. FKM EUR PTFE EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice Codice (kg)
(l ⁄ min)
63 2 50 10 740 175 567 002 1.220,79 175 567 202 1.373,05 1,080
75 2 ∕2 65 10 1500 175 567 003 1.400,03 175 567 203 1.576,23 1,192
1
90 3 80 10 2400 175 567 004 1.697,64 175 567 204 1.910,51 1,992
110 4 100 10 3800 175 567 005 2.021,88 175 567 205 2.277,55 2,072
140 5 125 10 8600 175 567 006 2.552,13 175 567 206 2.873,94 2,667
160 6 150 10 11400 175 567 007 3.158,80 175 567 207 3.555,63 3,887
225 8 200 10 19900 175 567 008 4.139,16 175 567 208 4.659,96 7,242
280 10 250 10 34000 175 567 009 8.992,41 175 567 209 10.355,60 14,623
315 12 300 10 50000 175 567 010 11.416,26 175 567 210 13.051,39 19,513

d d2 D D1 D1 H H1 H2 H3 L L1 L2 Q1 Q2
(mm) (mm) (mm) min. max. (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(mm) (mm)
63 104 19 120 125 264 77 134 54 45 106 205 40
75 115 19 140 145 277 83 140 54 46 106 205 54 35
90 131 19 150 160 289 89 146 54 49 106 205 67 50
110 161 19 175 191 325 104 167 55 56 106 255 88 74
140 187 23 210 216 352 117 181 55 64 106 255 113 97
160 215 24 241 241 373 130 189 55 72 106 255 139 123
225 267 23 290 295 435 158 210 67 73 140 408 178 169
280 329 25 353 362 554 205 264 85 113 149 408 210 207
315 379 25 400 432 598 228 285 85 113 149 408 256 253
