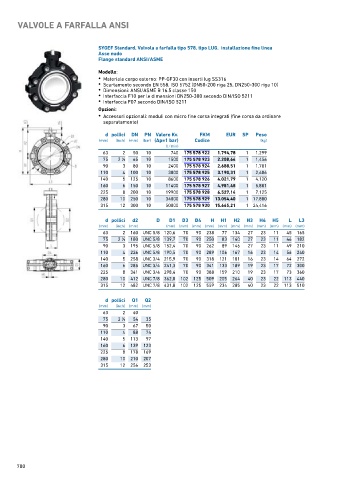

Page 700 - GEORGFISCHER - LISTINO 876 - FIDRA

VALVOLE A FARFALLA ANSI

SYGEF Standard, Valvola a farfalla tipo 578, tipo LUG, installazione fine linea
Asse nudo
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150
• Interfaccia F10 per le dimensioni DN250-300 secondo DIN/ISO 5211
• Interfaccia F07 secondo DIN/ISO 5211

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)

d pollici DN PN Valore Kv. FKM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 175 578 922 1.794,78 1 1,299
1
75 2 ∕2 65 10 1500 175 578 923 2.208,64 1 1,456
90 3 80 10 2400 175 578 924 2.688,51 1 1,701
110 4 100 10 3800 175 578 925 3.190,31 1 2,606
140 5 125 10 8600 175 578 926 4.021,79 1 4,120
160 6 150 10 11400 175 578 927 4.981,48 1 5,881
225 8 200 10 19900 175 578 928 6.527,14 1 7,125
280 10 250 10 34000 175 578 929 13.054,40 1 17,880
315 12 300 10 50000 175 578 930 15.665,21 1 24,416

d pollici d2 D D1 D3 D4 H H1 H2 H3 H4 H5 L L3
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 2 160 UNC 5/8 120,6 70 90 238 77 134 27 23 11 45 165
75 2 ∕2 180 UNC 5/8 139,7 70 90 250 83 140 27 23 11 46 182
1
90 3 195 UNC 5/8 152,4 70 90 262 89 146 27 23 11 49 210
110 4 226 UNC 5/8 190,5 70 90 289 106 167 16 23 14 56 240
140 5 258 UNC 3/4 215,9 70 90 318 121 181 16 23 14 64 272
160 6 285 UNC 3/4 241,3 70 90 341 133 189 19 23 17 72 300
225 8 341 UNC 3/4 298,4 70 90 388 159 210 19 23 17 73 360
280 10 412 UNC 7/8 362,0 102 125 509 205 264 40 23 22 113 440
315 12 482 UNC 7/8 431,8 102 125 559 234 285 40 23 22 113 510

d pollici Q1 Q2
(mm) (inch) (mm) (mm)
63 2 40
75 2 ∕2 54 35
1
90 3 67 50
110 4 88 74
140 5 113 97
160 6 139 123
225 8 178 169
280 10 210 207
315 12 256 253
