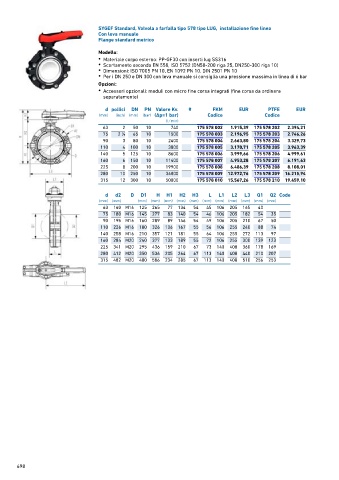

Page 698 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Standard, Valvola a farfalla tipo 578 tipo LUG, installazione fine linea
Con leva manuale
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
d pollici DN PN Valore Kv. # FKM EUR PTFE EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice Codice
(l ⁄ min)
63 2 50 10 740 175 578 002 1.915,39 175 578 202 2.394,21
75 2 ∕2 65 10 1500 175 578 003 2.196,95 175 578 203 2.746,26
1
90 3 80 10 2400 175 578 004 2.663,80 175 578 204 3.329,73
110 4 100 10 3800 175 578 005 3.170,71 175 578 205 3.963,39
140 5 125 10 8600 175 578 006 3.999,66 175 578 206 4.999,61
160 6 150 10 11400 175 578 007 4.953,28 175 578 207 6.191,63
225 8 200 10 19900 175 578 008 6.486,39 175 578 208 8.108,01
280 10 250 10 34000 175 578 009 12.972,76 175 578 209 16.215,94
315 12 300 10 50000 175 578 010 15.567,26 175 578 210 19.459,10

d d2 D D1 H H1 H2 H3 L L1 L2 L3 Q1 Q2 Code
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 160 M16 125 265 77 134 54 45 106 205 165 40
75 180 M16 145 277 83 140 54 46 106 205 182 54 35
90 195 M16 160 289 89 146 54 49 106 205 210 67 50
110 226 M16 180 326 106 167 55 56 106 255 240 88 74
140 258 M16 210 357 121 181 55 64 106 255 272 113 97
160 284 M20 240 377 133 189 55 72 106 255 300 139 123
225 341 M20 295 436 159 210 67 73 140 408 360 178 169
280 412 M20 350 536 205 264 67 113 140 408 440 210 207
315 482 M20 400 586 234 285 67 113 140 408 510 256 253

698
