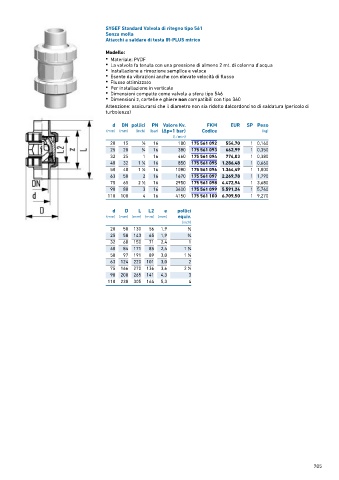

Page 705 - GEORGFISCHER - LISTINO 876 - FIDRA

SYGEF Standard Valvola di ritegno tipo 561
Senza molla
Attacchi a saldare di testa IR-PLUS mtrico

Modello:
• Materiale: PVDF
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

Attenzione: assicurarsi che il diametro non sia ridotto dalcordoncino di saldatura (pericolo di
turbolenza)

d DN pollici PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 16 180 175 561 092 554,70 1 0,160
25 20 3 ∕4 16 380 175 561 093 662,99 1 0,350
32 25 1 16 460 175 561 094 774,03 1 0,380
40 32 1 ∕4 16 850 175 561 095 1.286,48 1 0,660
1
50 40 1 ∕2 16 1080 175 561 096 1.364,49 1 1,000
1
63 50 2 16 1670 175 561 097 2.269,78 1 1,790
1
75 65 2 ∕2 16 2950 175 561 098 4.472,94 1 3,680
90 80 3 16 3600 175 561 099 5.591,24 1 5,760
110 100 4 16 4150 175 561 100 6.709,50 1 9,270

d D L L2 e pollici
(mm) (mm) (mm) (mm) (mm) equiv.
(inch)
20 50 130 56 1,9 1 ∕2
25 58 143 65 1,9 3 ∕4
32 68 150 71 2,4 1
40 84 171 85 2,4 1 ∕4
1
1
50 97 191 89 3,0 1 ∕2
63 124 220 101 3,0 2
75 166 270 136 3,6 2 ∕2
1
90 200 265 141 4,3 3
110 238 305 164 5,3 4
