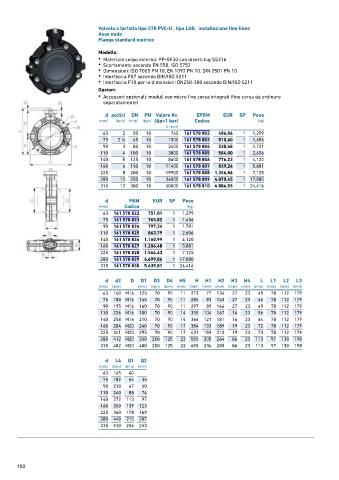

Valvola a farfalla tipo 578 PVC-U , tipo LUG, installazione fine linea
Asse nudo
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• Interfaccia F07 secondo DIN/ISO 5211
• Interfaccia F10 per le dimensioni DN250-300 secondo DIN/ISO 5211

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 161 578 802 486,06 1 1,299
75 2 ∕2 65 10 1500 161 578 803 510,60 1 1,456
1
90 3 80 10 2400 161 578 804 538,48 1 1,701
110 4 100 10 3800 161 578 805 584,00 1 2,606
140 5 125 10 8600 161 578 806 776,23 1 4,120
160 6 150 10 11400 161 578 807 839,24 1 5,881
225 8 200 10 19900 161 578 808 1.356,86 1 7,125
280 10 250 10 34000 161 578 809 4.070,45 1 17,880
315 12 300 10 50000 161 578 810 4.884,55 1 24,416

d FKM EUR SP Peso
(mm) Codice (kg)
63 161 578 822 751,81 1 1,299
75 161 578 823 765,82 1 1,456
90 161 578 824 797,34 1 1,701
110 161 578 825 863,79 1 2,606
140 161 578 826 1.160,99 1 4,120
160 161 578 827 1.206,48 1 5,881
225 161 578 828 1.566,63 1 7,125
280 161 578 829 4.699,86 1 17,880
315 161 578 830 5.639,81 1 24,416

d d2 D D1 D3 D4 H5 H H1 H2 H3 H4 L L1 L2 L3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 160 M16 125 70 90 11 273 77 134 27 23 45 78 112 179
75 180 M16 145 70 90 11 285 83 140 27 23 46 78 112 179
90 195 M16 160 70 90 11 297 89 146 27 23 49 78 112 179
110 226 M16 180 70 90 14 335 106 167 16 23 56 78 112 179
140 258 M16 210 70 90 14 364 121 181 16 23 64 78 112 179
160 284 M20 240 70 90 17 384 133 189 19 23 72 78 112 179
225 341 M20 295 70 90 17 431 159 210 19 23 73 78 112 179
280 412 M20 350 200 125 22 555 205 264 86 23 113 97 130 198
315 482 M20 400 200 125 22 605 234 285 86 23 113 97 130 198

d L4 Q1 Q2
(mm) (mm) (mm) (mm)
63 165 40
75 182 54 35
90 210 67 50
110 240 88 74
140 272 113 97
160 300 139 123
225 360 178 169
280 440 210 207
315 510 256 253
